Single Pair Ethernet Adapter-RRP CONN Sett med IEC 63171-6 Test Adaptere

Single Pair Ethernet Adapter-RRP CONN

Sett med IEC 63171-6 Test Adaptere

Varenr: TM-AD-SPE-IEC-171-6
Alt. varenr: AD-SPE-IEC 63171-6
BeskrivelseTilbehør
Beskrivelse
AEM TestPro Single Pair Ethernet

Single Pair Ethernet Adapter-RRP CONN - AD-SPE-IEC 63171-6

Introduksjon til Single Pair Ethernet Test

Bruken av Single-Pair Ethernet (SPE) vokser raskt for å koble til IoT-sensorer og andre enheter. TestPro er den første og eneste kabelsertifisereren som muliggjør testing av Single Pair Ethernet-systemer. TestPro tillater også å spesifisere grenser for SPE basert på TIA 568.5 SPE-standard og IEEE 10BASE-T1L-spesifikasjoner.

TestPro utfører SPE-sertifiseringstesting i samsvar med testerkravene skissert i TIA 5071. SPE-sertifiseringstesten inkluderer:

  • Dual-ended testing med testfrekvensområde fra 100kHz til 20MHz og trinnstørrelse på 20kHz
  • Wiremap, DC Resistance, Return Loss, Insertion Loss og eventuelt TCL
  • Lengde (opptil 1500m) og forsinkelsesmåling
  • Gir et PASS/FAIL-resultat; detaljerte testresultater kan lagres, vises og konverteres til pdf med den praktiske TestData Pro-programvaren

Tilgjengelige testadaptere for øyeblikket inkluderer 63171.1 (også kjent som LC), 63171.6, breakout-adapter for GG45, TE MATENet, Rosenberger og mange varianter av SPE-testadaptere for biler.

Testkrav

Krav til felttesting for SPE er spesifisert i TIA 5071 og AEM var svært aktiv i utviklingen av denne standarden.

Mange installatører av tradisjonell kobber- og fiberkabling ønsker ikke å kjøpe et helt nytt testsett bare for SPE-installasjoner. TestPro er designet for å være fullt modulær, og testing av SPE vil være like enkelt som å bruke hot-swap-testadaptere for andre kablingsstandarder.

AEMs TestPro er den eneste felttesteren som tilbyr SPE-sertifiseringstesting i samsvar med TIA 568.5-standarden, som inkluderer følgende for 1 km SPE-koblinger som støtter 10BASET1-L kommunikasjonsstandard:

  • Dual-ended testing med testfrekvensområde fra 100kHz til 20MHz og trinnstørrelse på 20 kHz.
  • DC-motstand, returtap, innskuddstap og eventuelt TCL.
  • Gir et PASS/FAIL-resultat; detaljerte testresultater kan lagres, vises og konverteres til pdf med TestDataPro-programvaren.
  • Tilgjengelige testadaptere for øyeblikket:

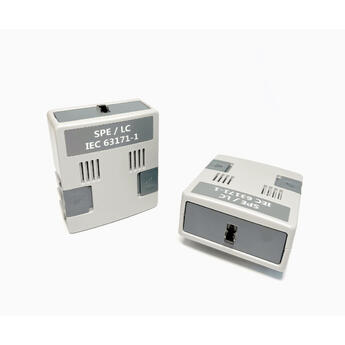

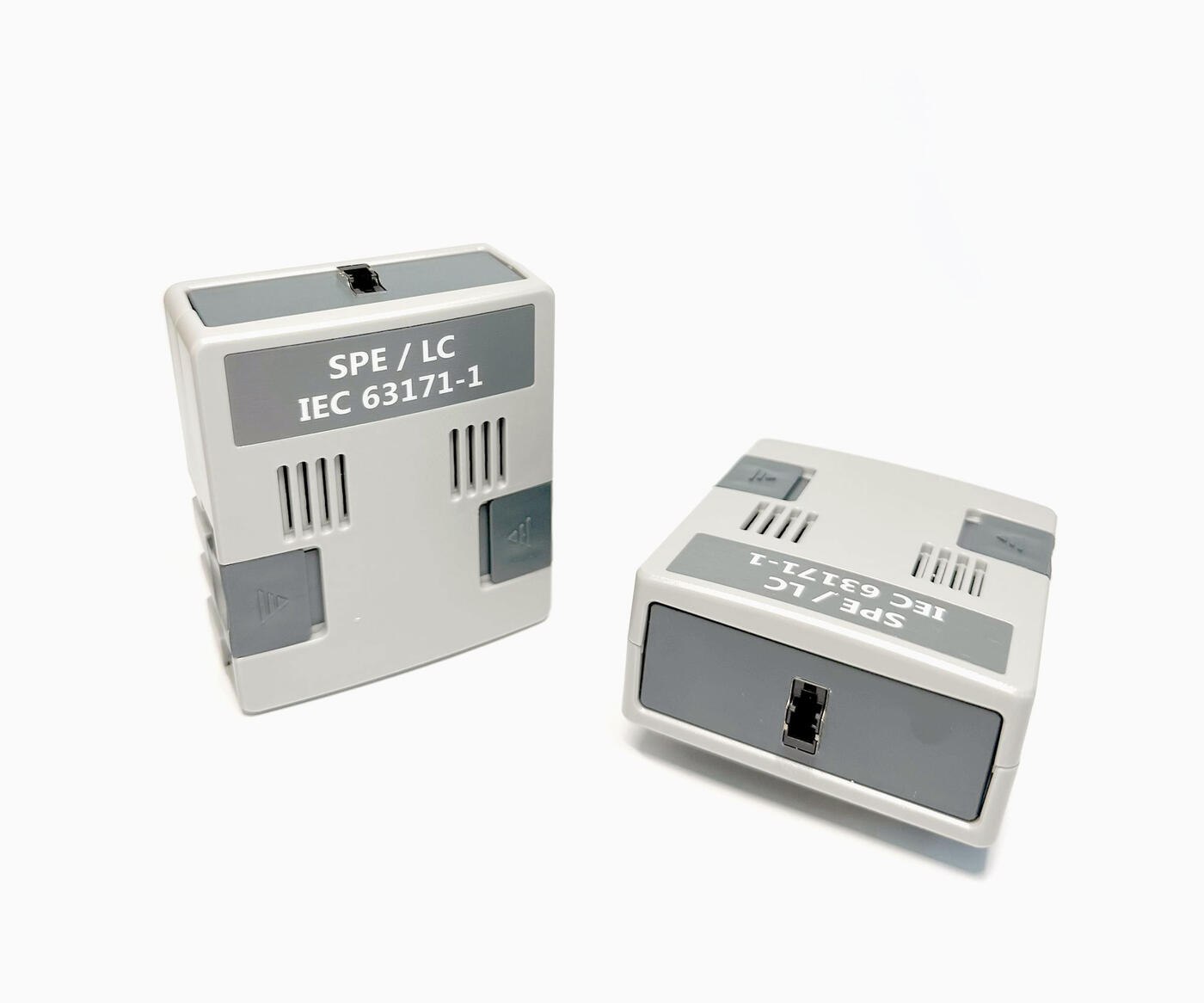

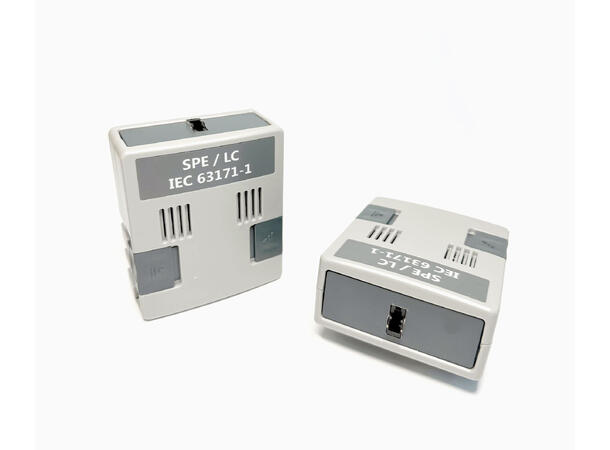

  • 63171.1 (også kjent som LC)
  • 63171.6, breakout-adapter for GG45
  • TE MATENet, Rosenberger og mange varianter av SPE-testadaptere for biler.

TestPro dekker testkrav for både høyhastighets SPE-koblinger med kort rekkevidde og langdistanse SPE-koblinger med samme enhet. Målingene og grensene kan skaleres med nye standarder uten å måtte sende testeren tilbake til fabrikken.

Kontakttyper

I motsetning til vanlig RJ45-strukturert kabling, tillater SPE at ledninger kan termineres i vanlige spadesko og skrueterminaler. Men for å få høyere hastigheter må det brukes impedanstilpassede koblingspar. SPE-kontakter er spesifisert i IEC 63171. Det er 6 varianter:

  • 63171-1 - CommScope,Panduit
  • 63171-2 - Phoenix Contact, Weidmuller, RdM
  • 63171-3 - Siemon
  • 63171-4 - BKS
  • 63171-5 - Phoenix contact, Weidmuller
  • 63171-6 - Harting

IEEE anbefaler bruk av 63171.1 og 63171.6 kompatible kontakter. Det skal bemerkes at selv innenfor en variant kan det være forskjellige koblingshus. Merk at 63171.1-kontakten har den uheldige og forvirrende betegnelsen som en "LC"-kontakt. Dette er en kobber SPE-kontakt og har ingenting med fiberoptikk å gjøre.

AEM støtter for tiden M12, GG45, Tera, 63171-1 og 63171-6.
