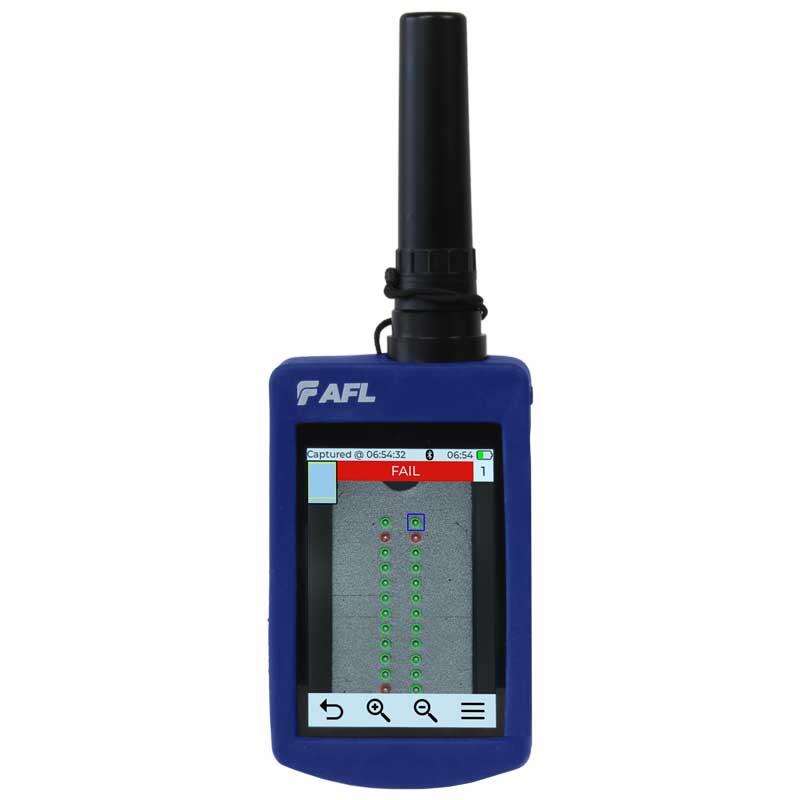

FOCIS LIGHTNING®2 multifiber konnektor inspeksjon

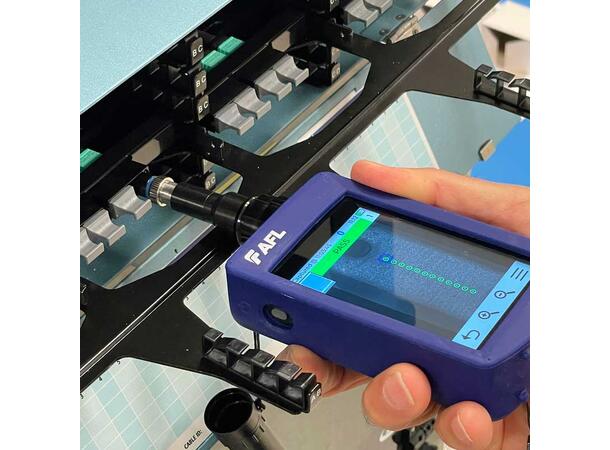

FOCIS Lightning2 er en kompakt inspeksjonsprobe som fanger opp og viser hele MPO endeflatebildet på mindre enn to sekunder. Én knapp gir autofokusering, sentrering og bestått/feil-analyse på individuelt fibernivå. Den kan brukes til å inspisere MPO-8, -12, -16, -24 og -32 kontakter. Resultatene kan enkelt deles via USB og Bluetooth®.

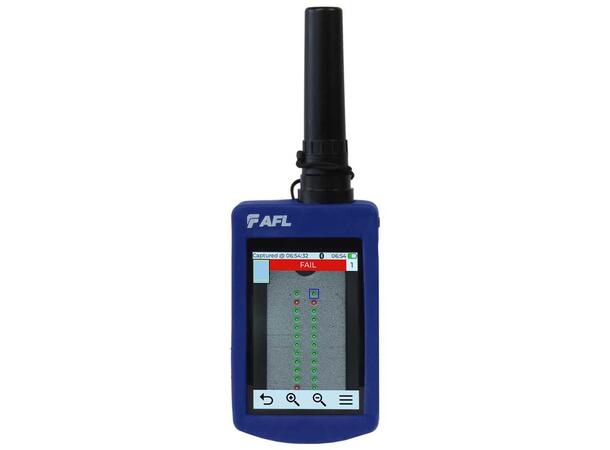

Pass/fail analyse på sekunder:
FOCIS Lightning2 er designet for raskt å inspisere multifiberkonnektorer og adaptere, som MPO og MTP®, inkludert flerradsvarianter. Den kan utføre industristandard og brukerdefinert renslighetsanalyse for endeflater med en hastighet på ca. 1 sekund pr fiber – Raskere inspeksjonstid sammenlignet med andre teknologier.
Intern lagring og eksportalternativer:
FOCIS Lightning2 kan lagre 10 000 individuelle fiberbilder, analyser, overlegg og sonetabeller lokalt og støtter trådløs Bluetooth-koblinger for arkivering og rapportering. AFLs FlexApp (iOS og Android) gir en omfattende og brukervenlige funksjoner samt tilkobling med AFLs FlexReporter-Cloud.
Trådløs:

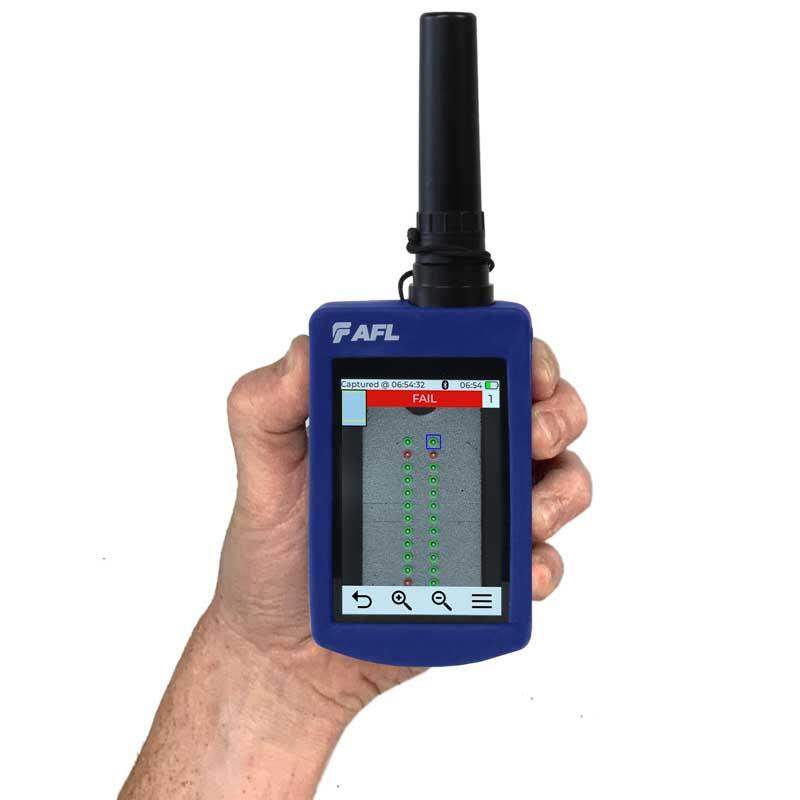

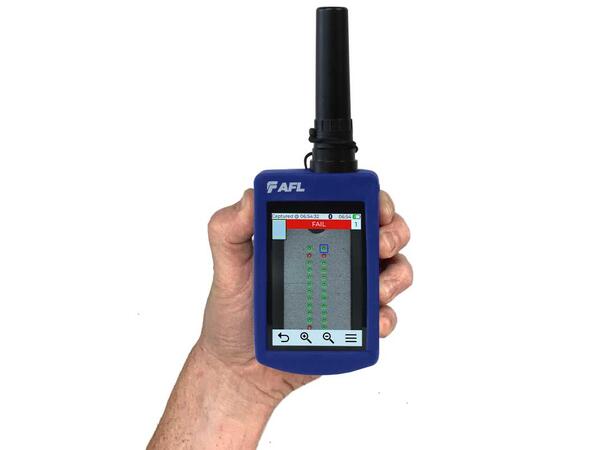

Med oppladbart batteri og integrert 3,5” TFT LCD-farge-berøringsskjerm kan FOCIS Lightning2 brukes uten hemmende kabling.

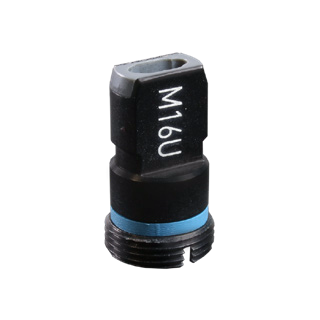

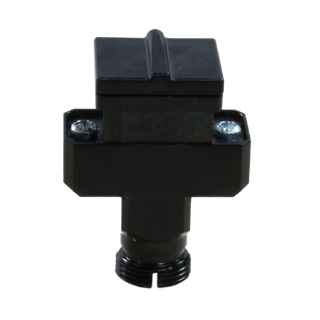

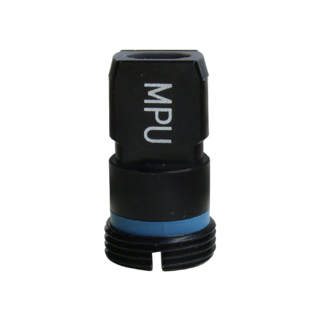

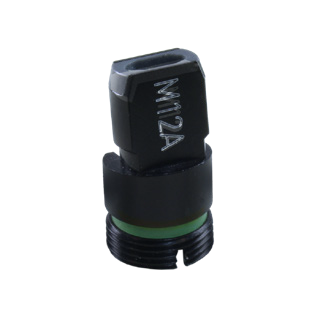

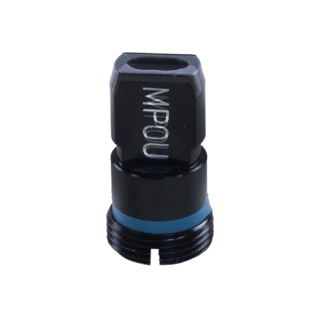

Multifiber front-end adapter tupper:

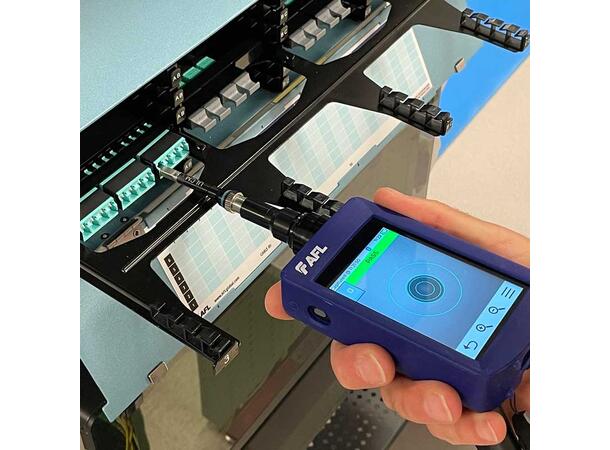

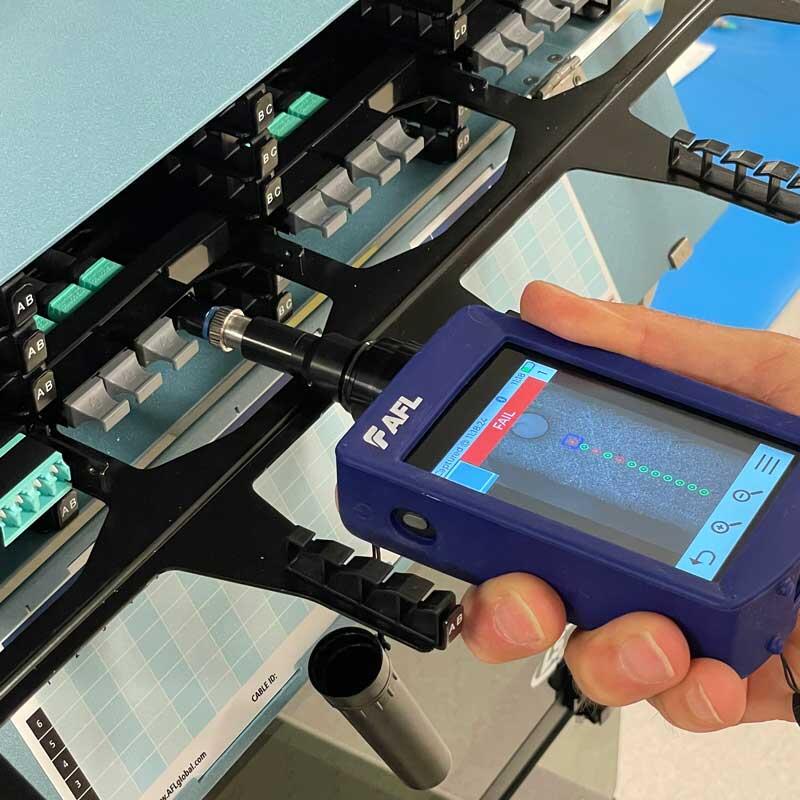

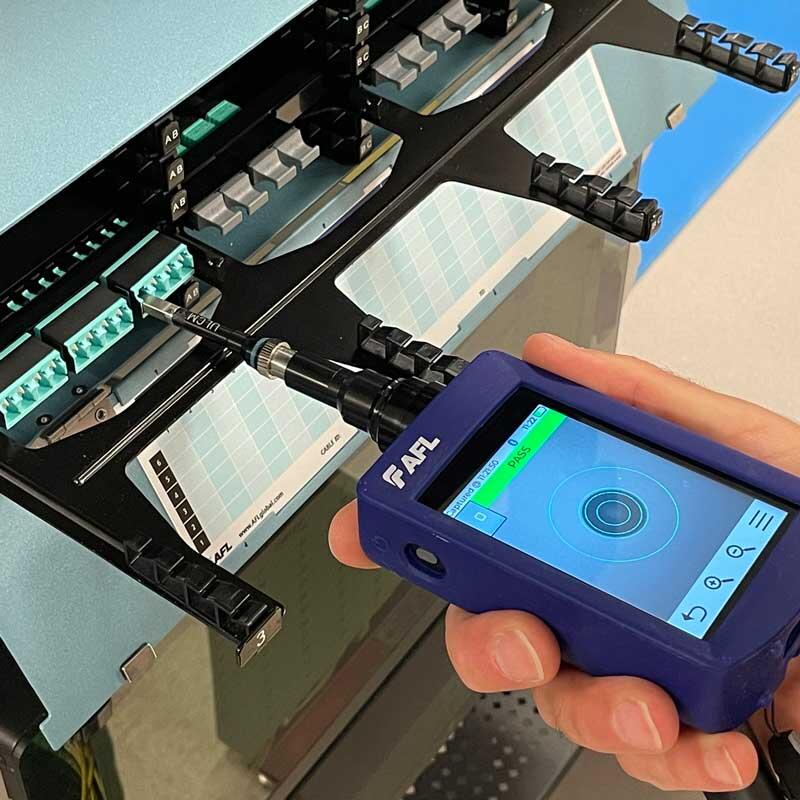

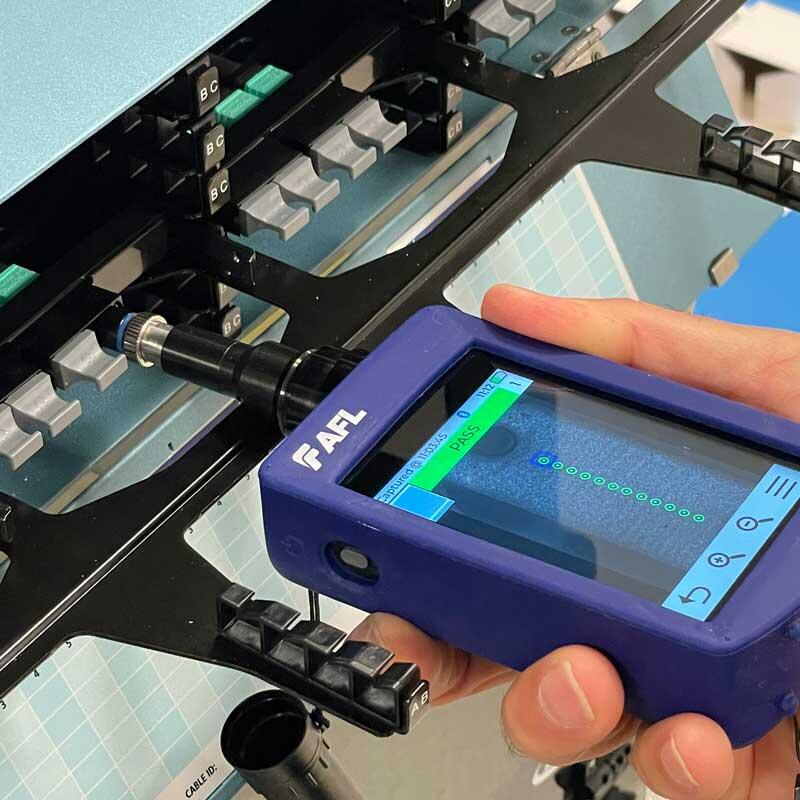

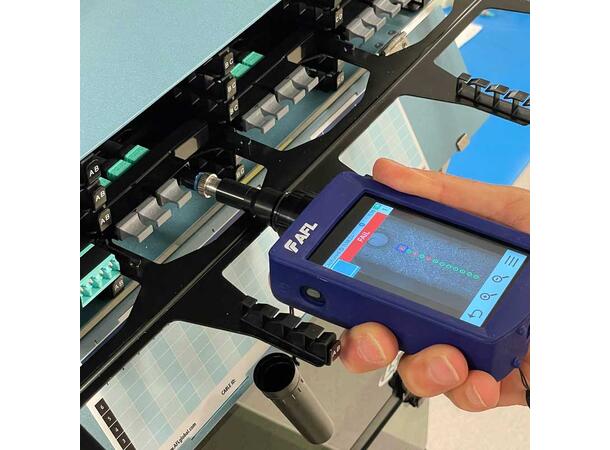

Multifiber front-end adapter tupper støtter enkeltrads og multi-rads MPO-kontaktinspeksjon for et bredt utvalg av patchledninger og adaptermonterte kontakter med enten PC/UPC eller APC polerte endeflater. Probetuppen har en nøkling som i kombinasjon med et spor på adaptertupper sikrer at adaptertuppene aldri løsner under bruk.
Enkel rapportering og arkivering:
FlexReporter-programvarepakken er en komplett plattform for rapportgenerering og resultatdeling. Denne plattformen inkluderer FlexApp, en mobilapp som trådløst overfører testresultater fra felt til skyen. Disse resultatene kan nås via FlexReports
som gir en rekke brukervennlige alternativer for rapportgenerering. FlexReports Basic er inkludert med alle AFL OTDR-er og lar brukere raskt se og analysere resultater, generere enkle enkeltfiber OTDR- og OLTS-rapporter. FlexReports Basic inkluderer også en 60-dagers avansert prøveversjon som inkluderer full rapportering og OTDR Trace Batch Editing.
Spesifikasjonera
| Optisk port |
Spesifikasjon |
| Synsfelt (FOV; vist på FOCIS Lightning2) |
LFOVb Live: 4333 x 6500 µm og4333 x 5418 µm LFOVb avbildet: 4333 x 5418 µm
Multi Fibers Live: 3200 x 4800 µm og 3200 x 4000 µm Multi Fibers avbildet: 3200 x 4000 µm
Multi Fibers avbildet, detaljer: 200 x 225 µm
Single Fiber Live: 1314 x 2144 µm og 1314 x 1788 µm Single Fiber avbildet: 1314 x 1626 µm |
| Synsfelt (FOV; vist på PC) |
LFOVb: 4333 x 6500 µm
Multi Fiber: 3200 x 4800 µm
Single Fiber: 1314 x 2144 µm |
| Manuell deteksjon (minimum) |
0.25 µm |
| Oppløsning ved Auto Analyse |
<1.0 µm |
| Bildestørrelser (pixels) |
LFOV b : 3840 x 2560 JPG fil
Multi Fiber: 3840 x 2560 JPG file, N x 160 x 160 pixels .GIF files Single Fiber: 3840 x 2560 JPG file, 468 x 468 pixels .GIF file |
| Bluetooth bilde og overlay |
2 x QVGA (320 x 240; bilde + overlay) til AFL test instrument
2 x VGA (640 x 480; bilde + overlay) fil til Apple iOS og Android enheter (IAP / MFi) |
|
Maksimal effektnivå live fiber
|
+20 dBm; bilde kan ikke vises ved live fiber |
| Fokus metode |
Auto-fokus og manuell fokus |
| Sentrering |
Auto-sentrert avbildet single fiber bilde |
| Zoom i Live Modus |
1x / 2x / 4x / 8x zoom |
| Avbildning med Pass/Fail Analyse |
IEC 61300-3-35 (2015), AT&T TP-76461, IPC-8497-1, brukerdefinert kriterium |
| Lagring av resultater (Bilde og Pass/Fail Resultat) |
Ja |
| Filformat |
JPG, GIF |
| Lagringskapasitet filer |
10,000 filer |
| Lagringskapasitet resultater |
Multi Fiber: 1000; Single Fiber:1500 |
| Driftsfunksjoner |
| Bluetooth Characteristics (Wireless only) |
IAP (iPod Accessory Protocol), SPP 0 x 1101, Apple MFi |
| USB Characteristics |
USB-C, lading, USB 2.0 Mass Storage Device
|
| Miljøparameter |
| Lagringstemperatur |
-40 °C to +70 °C |
| Driftstemperatur |
0 °C to +50 °C |
| Relative luftfuktighet |
0 to 95% RH |
| Vibrasjon |
2G (under transport) |
| Fall (uten soft case) |
300 mm (alle sider, støvhette påmontert) |
| Fall (med soft case) |
460 mm (alle sider, støvhette påmontert) |
| Fysisk og strømparameter |
| Skjermtype og størrelse |
3.5" TFT bakbelyst touchskjerm, 320x480px |
| Batteri |
Li-Pol, kan byttes av bruker |
| Driftstid (typisk) |
8 timerc, 5 timer kontinuerligc |
| Strømsparing |
Auto-av (2,5,10 minutter eller slått av) |
| |
Alarm når ≤15 minutter batteritid gjenstår |
| Størrelse |
67 x 32 x 190mm |
| Vekt |
280g |
| Sikkerhets- og samsvarssertifiseringer |
UL, CE, FCC |
a. Alle spesifikasjoner gyldig ved 23°C ±2°C.
b. Stort synsfelt (LFOV) parameter ved bruk av LFOV MPO PC og APC adapter.
c. Operating conditions: 60 tests in 20 minutes, then auto-off; repeat each hour.
c. Trademarks are the property of their respective owners.
Leveres med
- Probetupper for MPO UPC/APC
- SFA Singel Fiber Adapter
- OneClick rensepenner for MPO
- Easy Access Bæreveske
- Brukermanual
- USB kabel
- Strømforsyning
- FlexReports Basic Lisens
