AFL FlowScout PON Effekt meter

For GPON, XG/XGS-PON

Varenr: TM-AFL-TPPM-XG
Alt. varenr: TPPM-XG-0900PR
Datablad / mer produktinformasjon
Beskrivelse
Beskrivelse

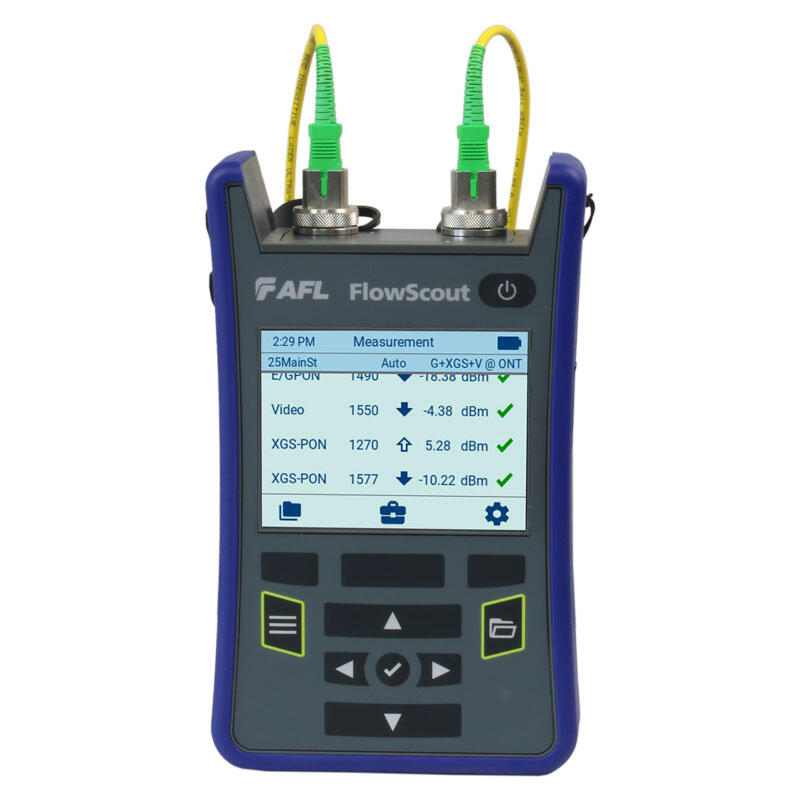

FlowScout™ PON optisk effekt meter

AFLs FlowScout PON Power Meter identifiserer, måler, og kvalifiserer både nedstrøms og oppstrøms signalnivåer i FTTx PON-nettverk. Den er perfekt for for aktivering og vedlikehold av nettverk med en blanding av GPON/EPON, video og neste generasjons PON (XG/XGS-PON, 10GEPON) bølgelengder.

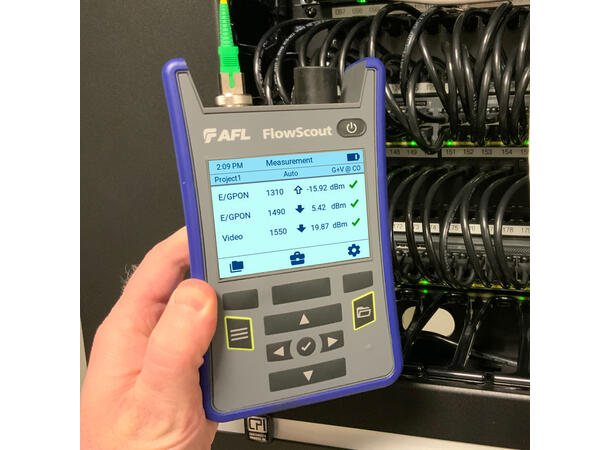

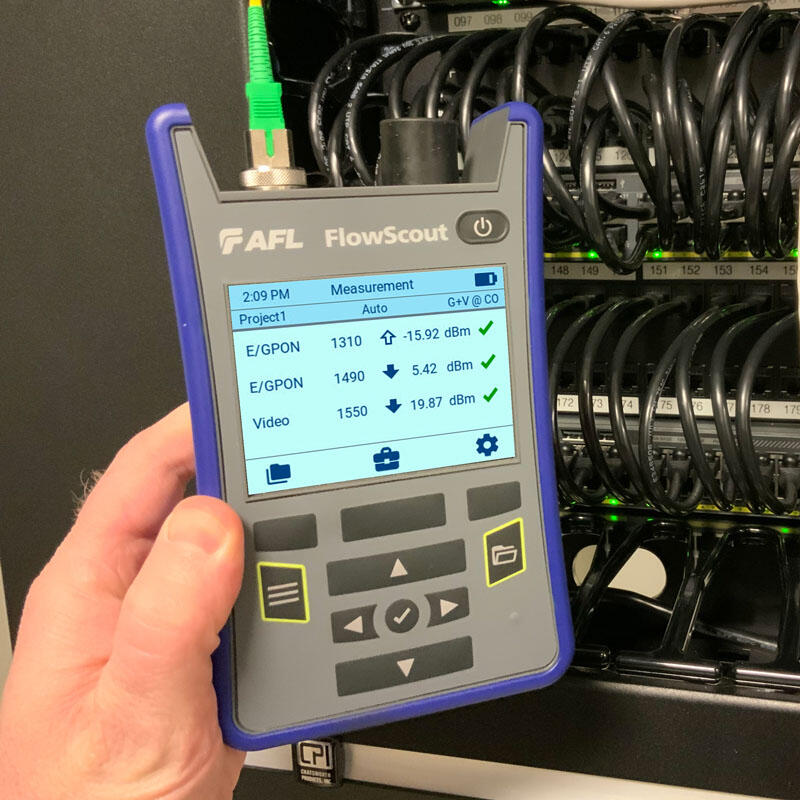

I motsetning til konkurrerende PON-effektmetere i gjennom-modus så krever ikke AFLs FlowScout noe oppsett før bruk. Teknikere kan rett og slett koble til fiberen som testes og få opp resultatene på få sekunder på den store berøringsskjermen. Oppbevaring og rapporteringsalternativer er inkludert for å verifisere og dokumentere resultater fra felten.

FlowScouts robuste design gjør den perfekt for utendørsbruk i nordisk miljø og fordi den er så enkelt å bruke så krever FlowScout krever lite, eller ingen opplæring.



Egenskaper

  • Automatisk deteksjon av bølgelengder - ingen oppsett påkrevd.
  • Detekterer GPON, XGS-PON og videosignal samtidig
  • Robust og
  • Felt-utbyttbare konnektorer
  • Stor berøringsskjerm lett synlig i dagslys
  • Oppladbart Li-Polymer batteri



Spesifikasjoner

Optiske spesifikasjoner
Model TPPM-GP (kommer) TPPM-XG
Upstream Bølgelengde 1310 nm 1270 nm 1310 nm
Måleområde -28 til +13 dBm -28 til +13 dBm
Downstream Bølgelengde 1490 nm 1550 nm 1490 nm 1550 nm 1577 nm
Måleområde -50 til +13dBm -35 til +26dBm -50 til +13dBm -35 til+26dBm -50 til +17dBm
Nøyaktighet ±0.50 dB @0 dBm
Oppløsning 0.01 dB
Innskuddstap 1.7 dB typisk
Inline ORL 55 dB typisk
Måleenheter dBm, µW



Generelle spesifikasjoner
Strøm Oppladbart Li-Polymer batteri
Batteritid >8 timer
Oppladingstid ~4 timer
Optisk grensesnitt SC APC standard, LC APC opsjon
Temperatur drift -10 °C til +50 °C, 95% relativ luftfuktighet ikkekondenserende
Temperatur lagring -20 °C til +60 °C, 95% relativ luftfuktighet ikkekondenserende
Størrelse 17.1 x 10.4 x 4.6 cm
Vekt 590 g



Bestillingsinformasjon

Alle modeller inkluderer PON optisk effekt meter, oppåladbart batteri, SC/APC grensesnitt, to SC/APC-SC/APC fibersnorer, USB-A til USB-C kabel for lading og overføring av data, One-Click® rensepenn mini-500 SC/ST/FC, AC strømadapter og bæreveske.
