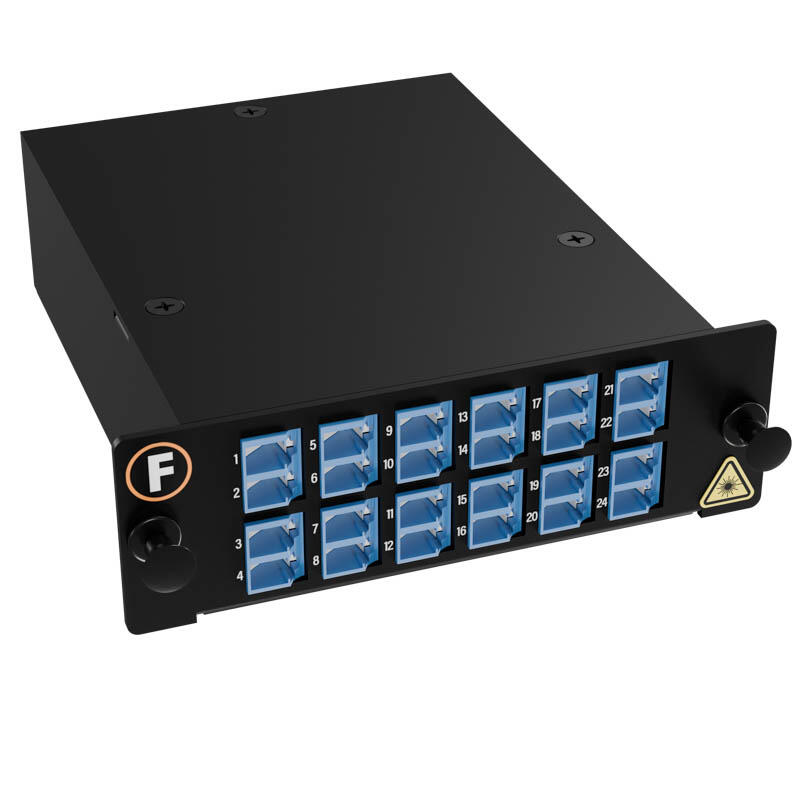

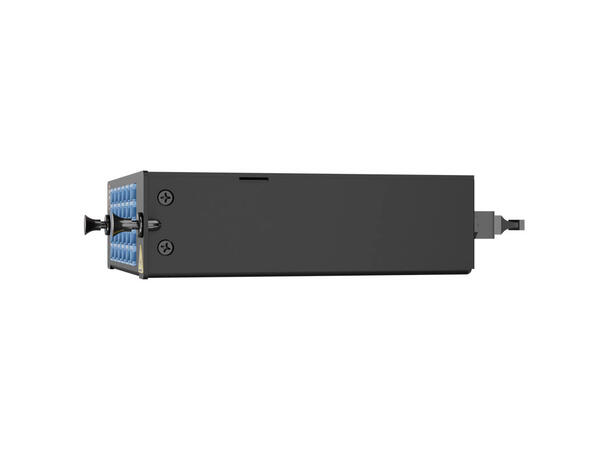

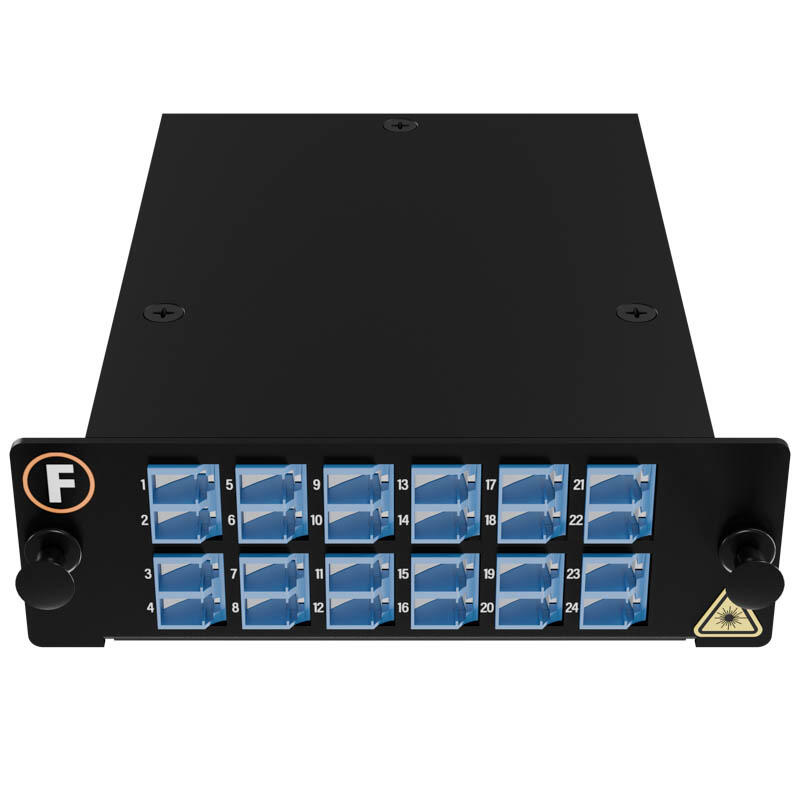

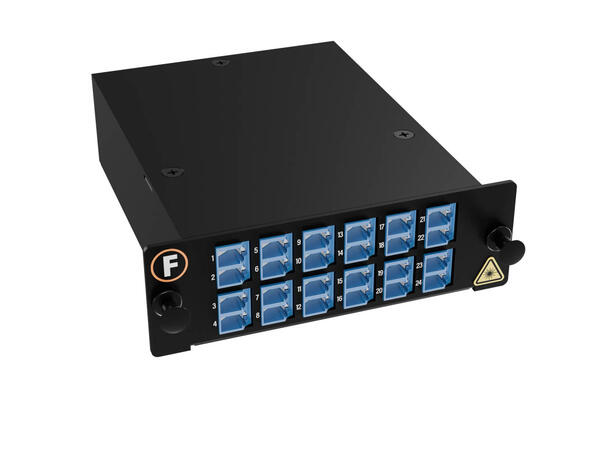

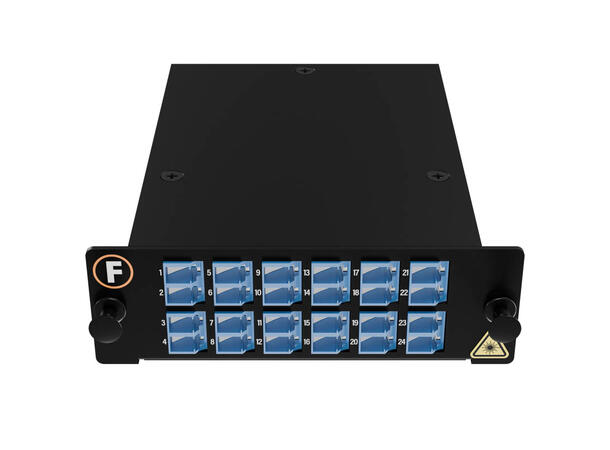

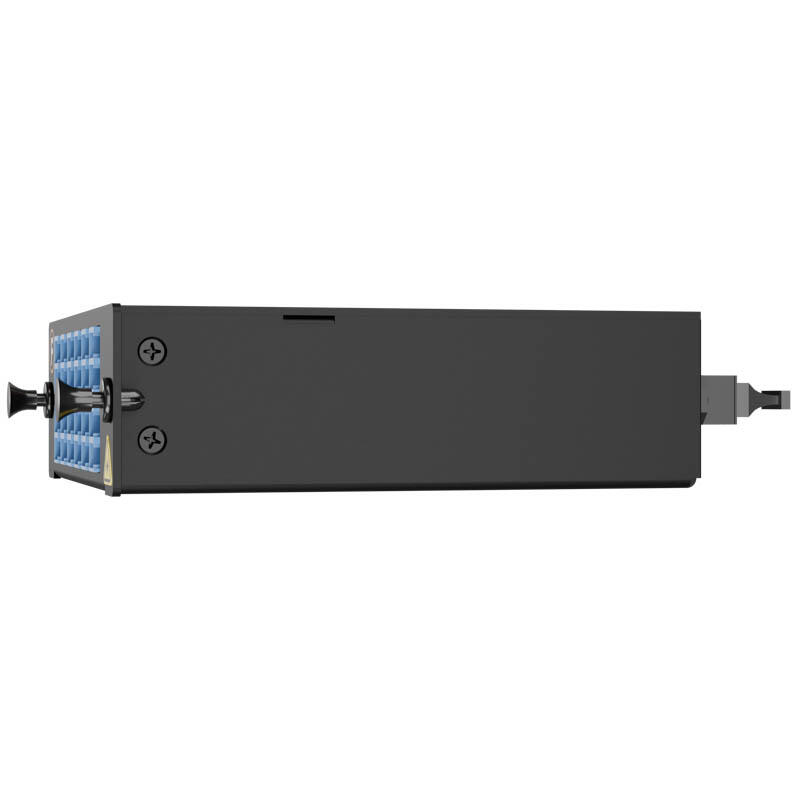

MPB4 innstikksmodul 2x BASE-12, tilpasset MPB4 patch panel
SM 9/125 G.657.A1, 2x MPO/APC12(m) - 24x LC/UPC Elite Polaritet U1
I motsetning til metode/polaritet A, B og C som opprettholder polariteten ved å konfigurere spesifikke moduler, benytter polaritet U1 èn type modul, èn type MPO kabel og èn type fibersnor gjennom hele systemet for å opprettholde polaritet.
Koblingen i modulen appliseres slik at man unngår behovet for polaritets-spesifikke komponenter. Dette fører til færre komplikasjoner ved bestilling, lagerhold og installasjon.
Metode U1
krever moduler med polaritet U1, MPO kabel med polaritet B og fibersnorer med samme polaritet ("rett" eller"krysset") i hver ende av lenken.
KARAKTERISTIKA:
-
Konnektor møter IEC standard
-
LC: IEC 61754-20
-
MPO: IEC 61754-7
-

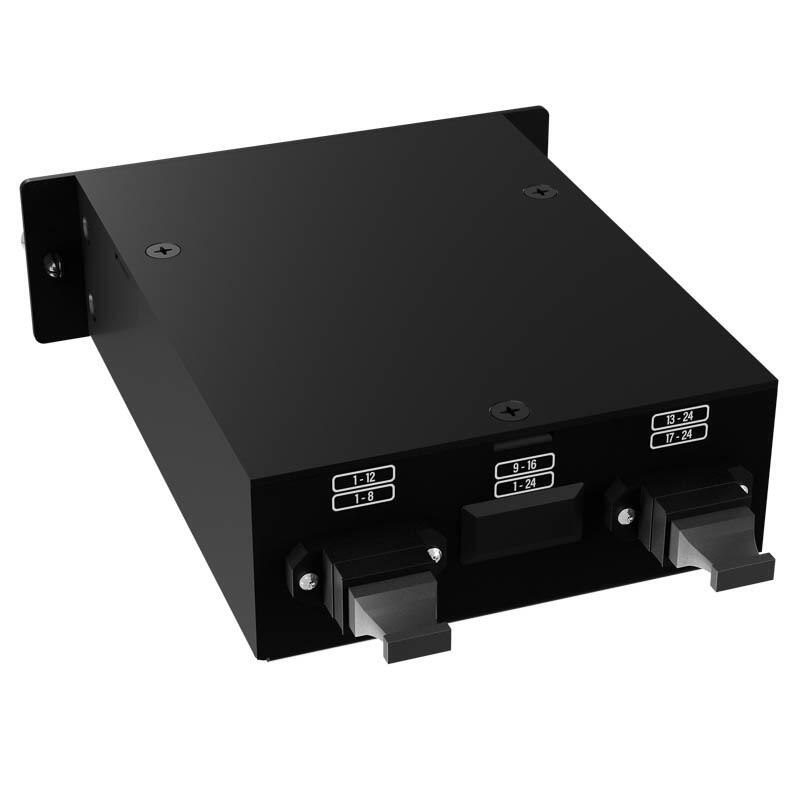

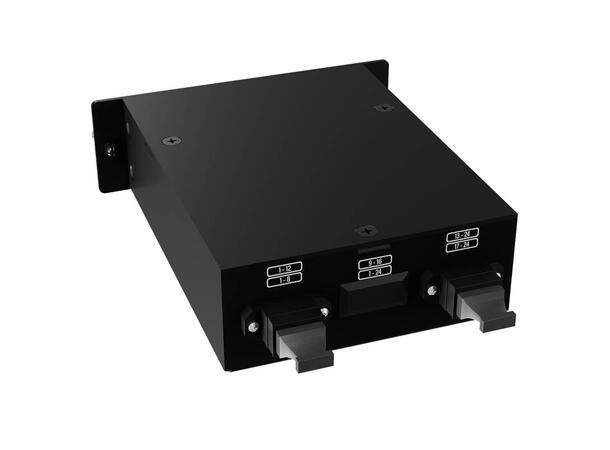

Konnektor bak: 2x MPO/APC12 hann konnektor (med pinner)
-

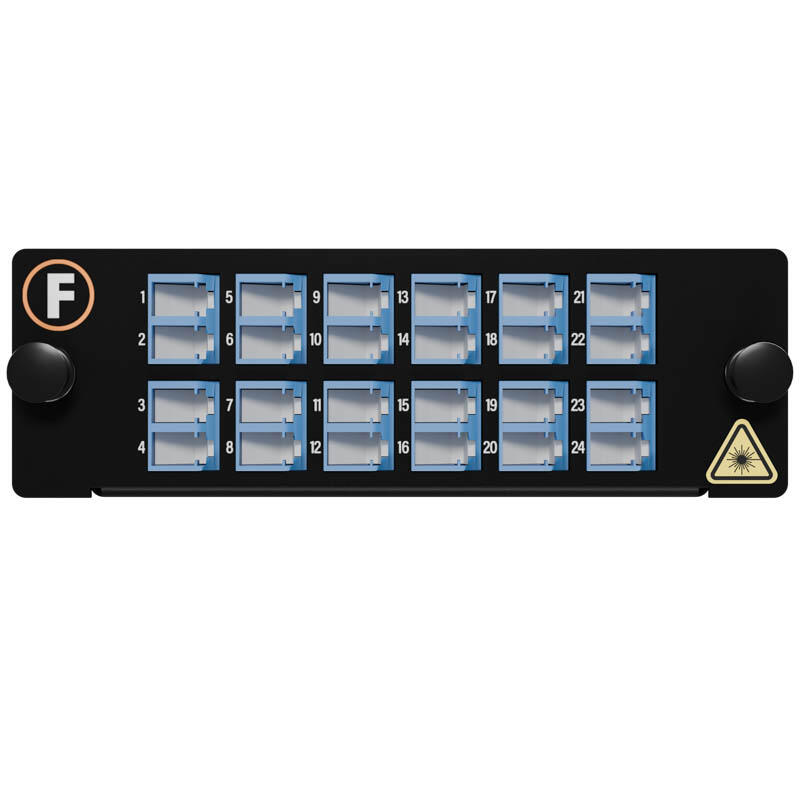

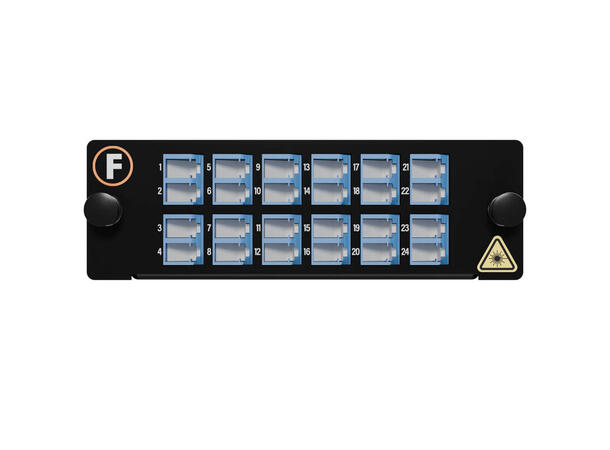

Konnektor front: 24x LC/UPC
-
Konnektorens endeflategeometri møter eller overgår IEC og Telcordia standarder
-
Lavt innskuddstap (IL), og reflektert effekt (RL)
-
MPO/APC IL typ./maks: <0,18/<0,35dB
-
MPO/APC RL typ./maks: -28/-25dB
-
LC/UPC IL typ./maks: <0,15/<0,30dB
-
LC/UPC RL typ./maks: -53/-50dB
-
100% optisk og visuell test
-
100% interferometer test på MPO konnektoren
-
Testrapport medfølger hver modul
APPLIKASJONER:
-
Høykapasitets kablingssystemer
-
Backbone nettverk
-
Datasenter, SAN-systemer etc.
-
10G/40G/100G/400G osv.
