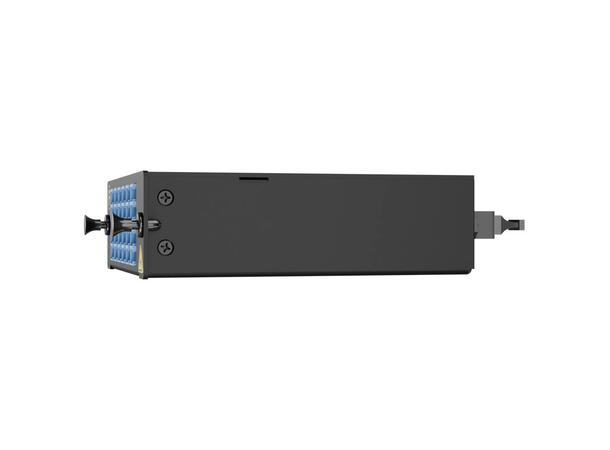

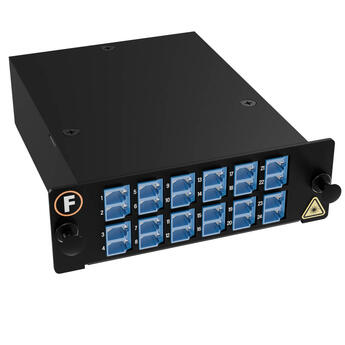

MPB4 innstikksmodul 3x BASE-8, tilpasset MPB4 patch panel
SM 9/125 G.657.A1, 3x MPO/APC12(m) - 24x LC/UPC Elite Polaritet U1
Base-8 benytter MPO12 konnektor hvor de 4 midterste posisjonene i konnektoren er ubenyttet

I motsetning til metode/polaritet A, B og C som opprettholder polariteten ved å konfigurere spesifikke moduler, benytter polaritet U1 èn type modul, èn type MPO kabel og èn type fibersnor gjennom hele systemet for å opprettholde polaritet. Koblingen i modulen appliseres slik at man unngår behovet for polaritets-spesifikke  komponenter. Dette fører til færre komplikasjoner ved bestilling, lagerhold og installasjon.
Metode U1  krever moduler med polaritet U1, MPO kabel med polaritet B og fibersnorer med samme polaritet ("rett" eller"krysset") i hver ende av lenken.

KARAKTERISTIKA:

• Konnektor møter IEC standard
• LC: IEC 61754-20
• MPO: IEC 61754-7

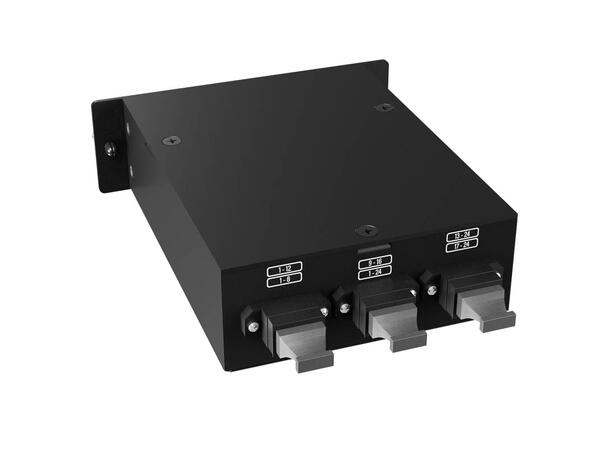

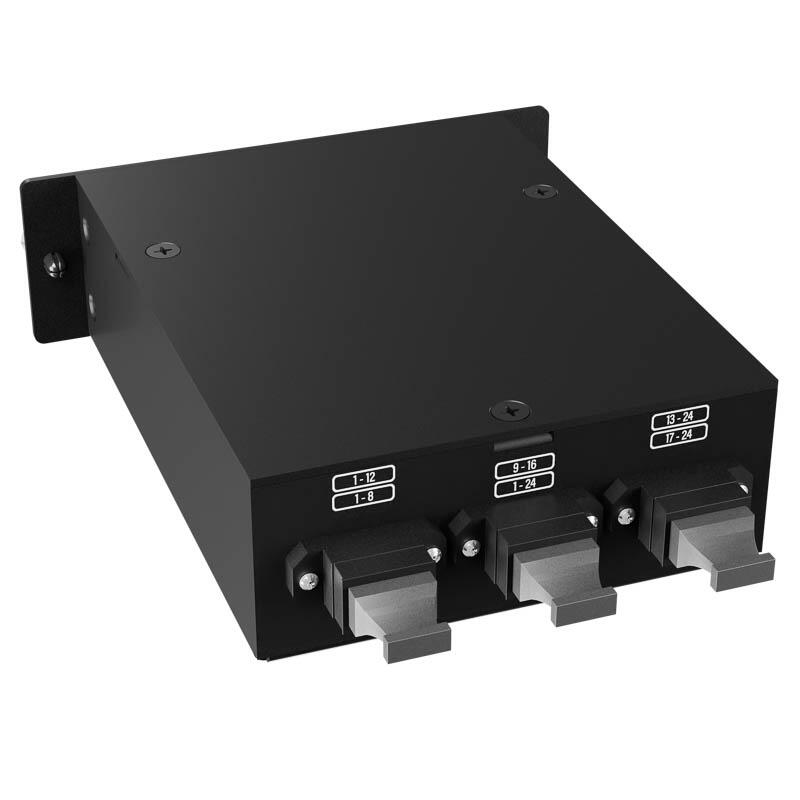

• Konnektor bak: 3x MPO/APC12 hann konnektor (med pinner)

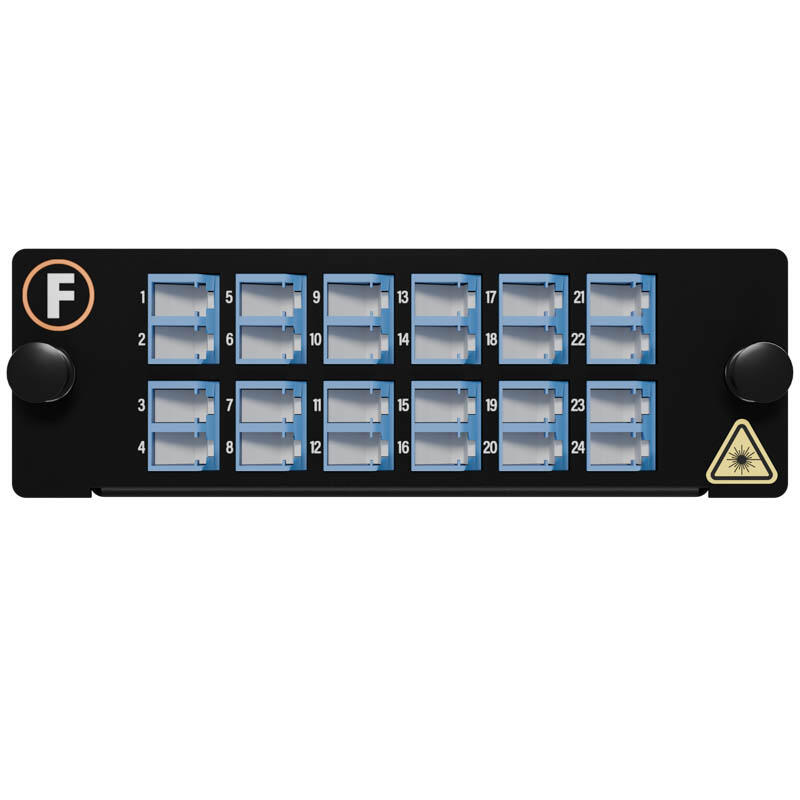

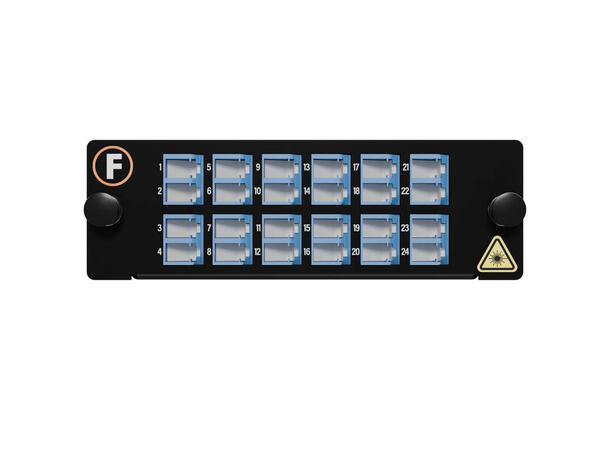

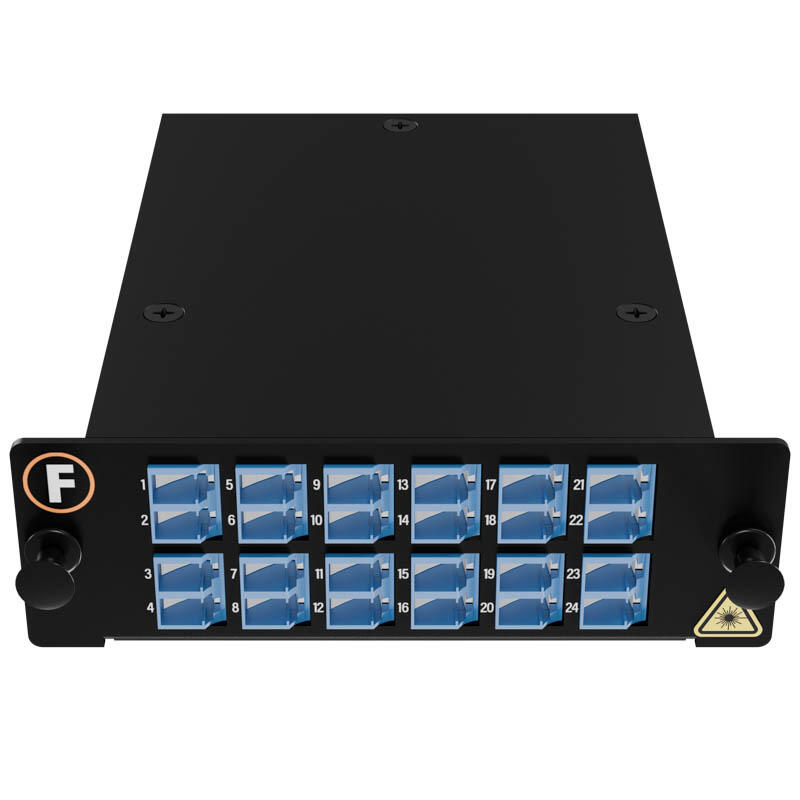

• Konnektor front: 24x LC/UPC
• Konnektorens endeflategeometri møter eller overgår IEC og Telcordia standarder
• Lavt innskuddstap (IL), og reflektert effekt (RL)
• MPO/APC IL typ./maks: <0,18/<0,35dB
• MPO/APC RL typ./maks: -28/-25dB
• LC/UPC IL typ./maks: <0,15/<0,30dB
• LC/UPC RL typ./maks: -53/-50dB
• 100% optisk og visuell test
• 100% interferometer test på MPO konnektoren
• Testrapport medfølger hver modul

APPLIKASJONER:

• Høykapasitets kablingssystemer
• Backbone nettverk
• Datasenter, SAN-systemer etc.
• 10G/40G/100G/400G osv.
