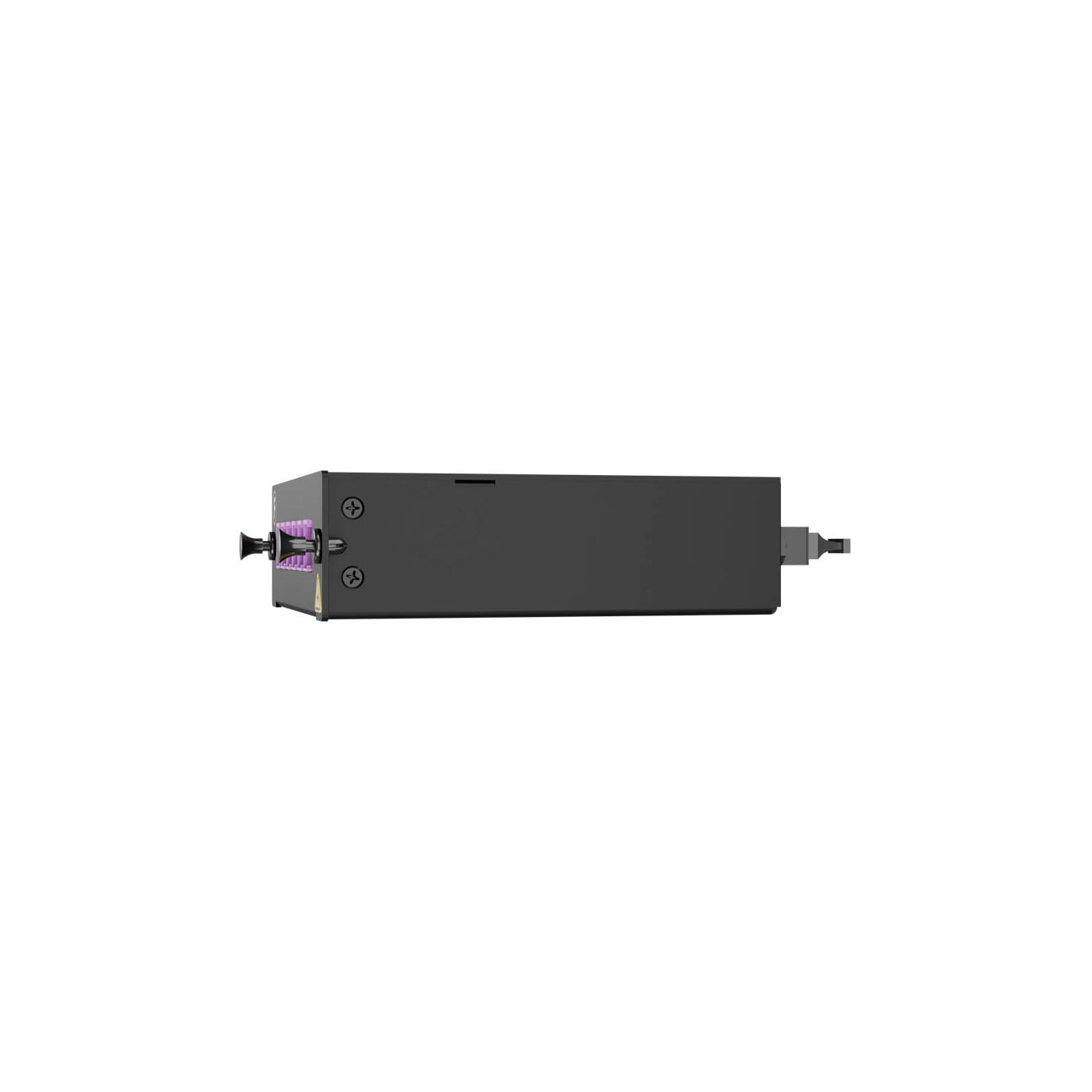

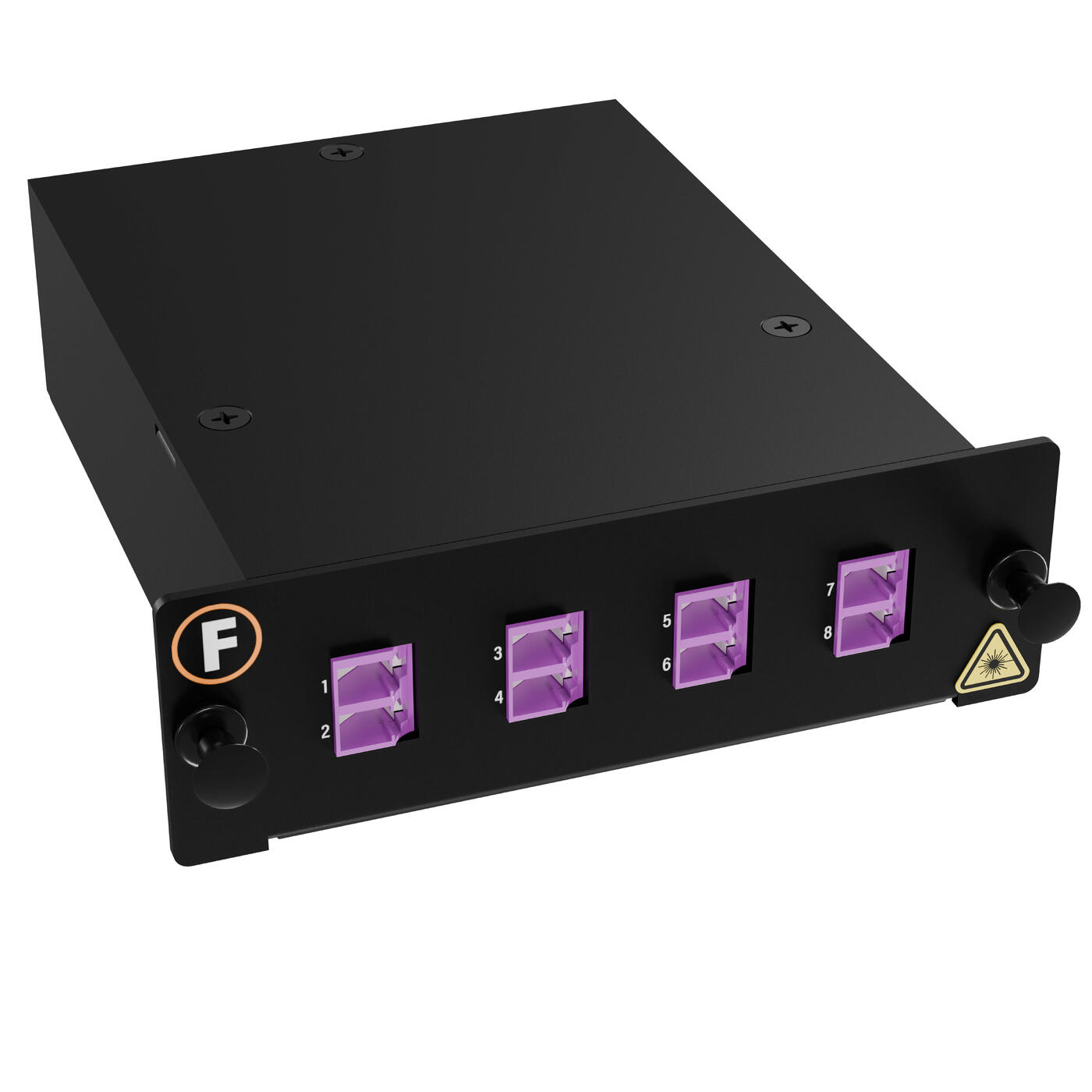

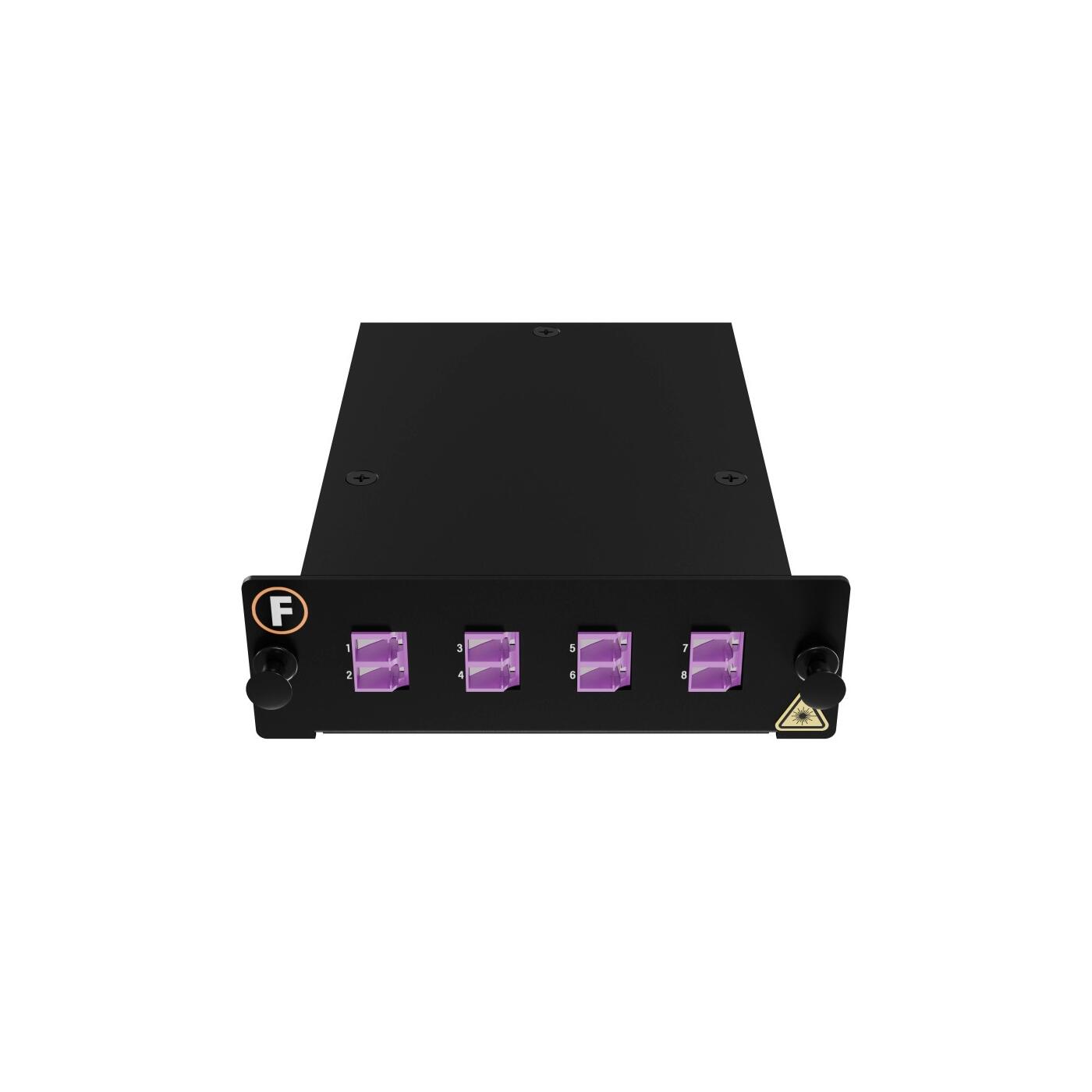

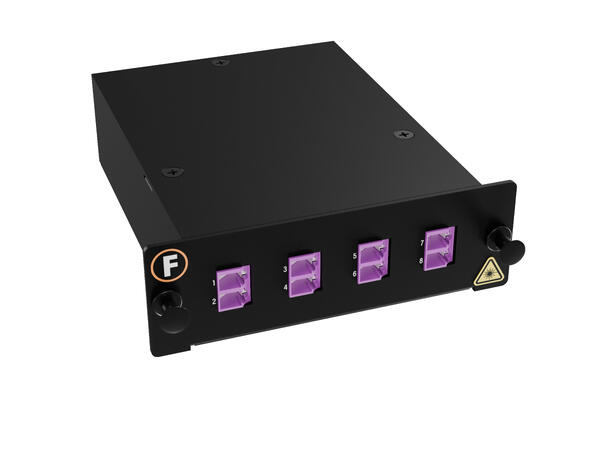

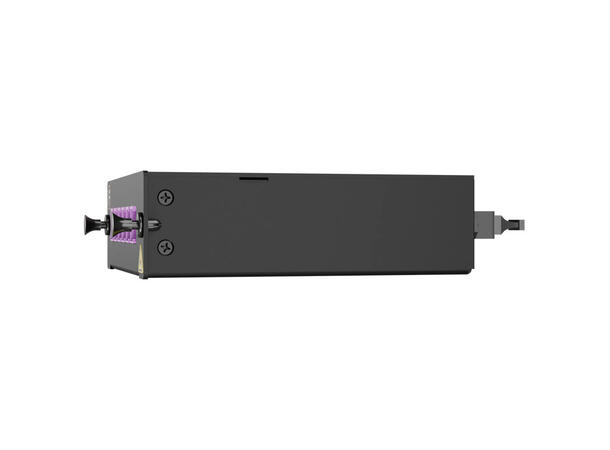

MPB4 innstikksmodul 1x BASE-8, tilpasset MPB4 patch panel
MM 50/125 OM4 BIF, 1x MPO/PC12(m) - 8x LC/PC Elite Polaritet U1
Basee-8 benytter MPO12 konnektor hvor fire av de midterste posisjonene i konnektoren er ubenyttet
I motsetning til metode/polaritet A, B og C som opprettholder polariteten ved å konfigurere spesifikke moduler, benytter polaritet U1 èn type modul, èn type MPO kabel og èn type fibersnor gjennom hele systemet for å opprettholde polaritet.
Koblingen i modulen appliseres slik at man unngår behovet for polaritets-spesifikke komponenter. Dette fører til færre komplikasjoner ved bestilling, lagerhold og installasjon.
Metode U1
krever moduler med polaritet U1, MPO kabel med polaritet B og fibersnorer med samme polaritet ("rett" eller"krysset") i hver ende av lenken.
KARAKTERISTIKA:
-
Konnektor møter IEC standard
-
LC: IEC 61754-20
-
MPO: IEC 61754-7
-

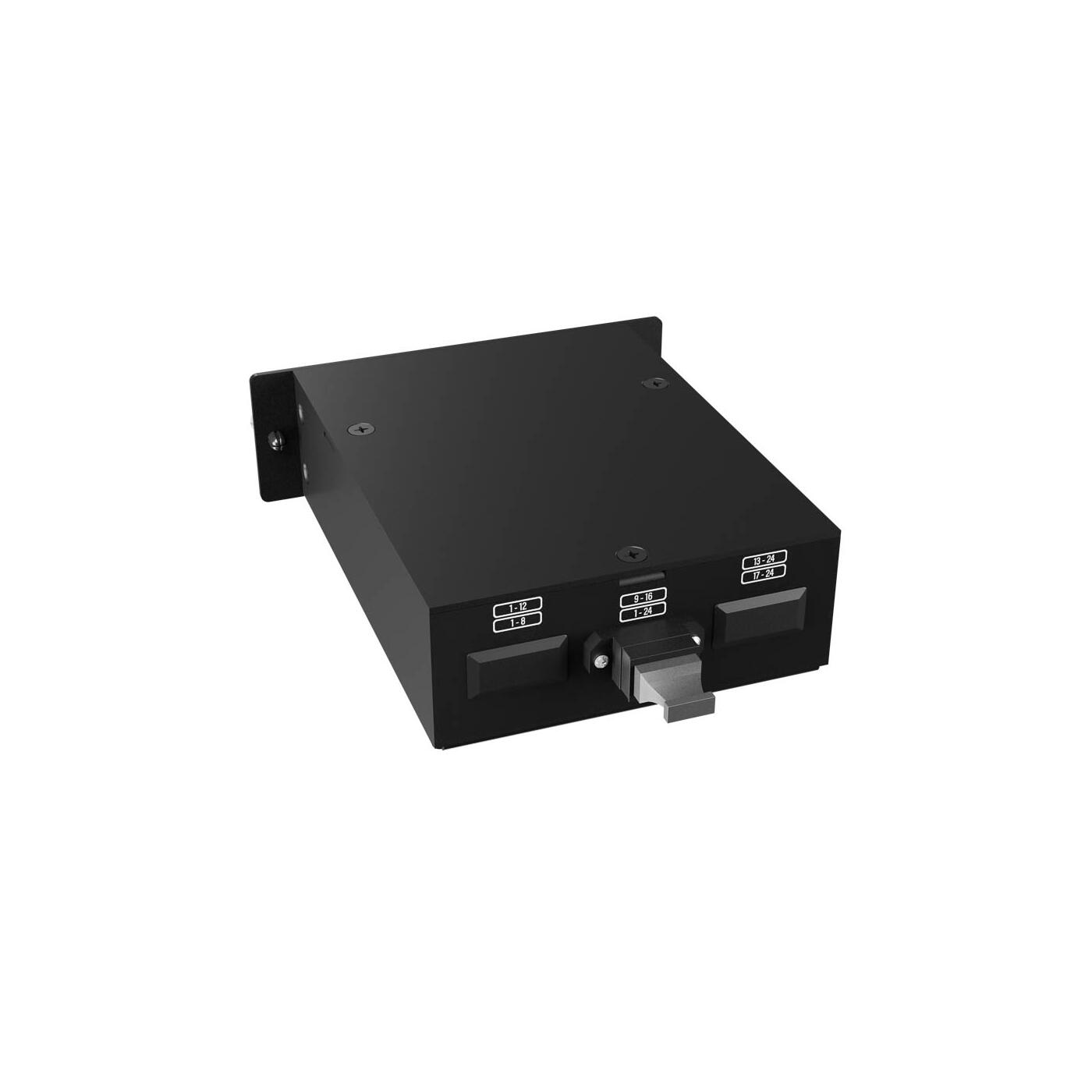

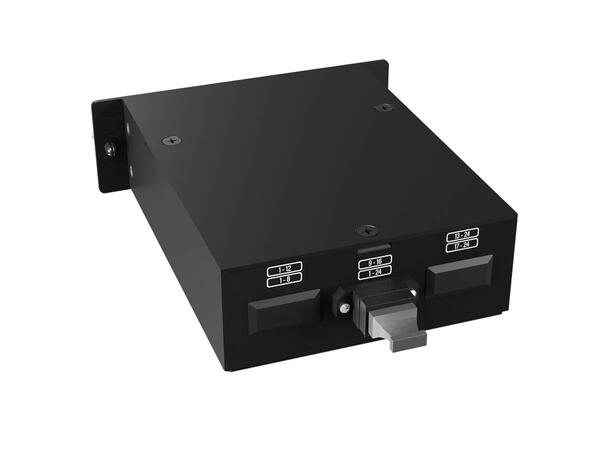

Konnektor bak: 1x MPO/PC12 hann konnektor (med pinner)
-

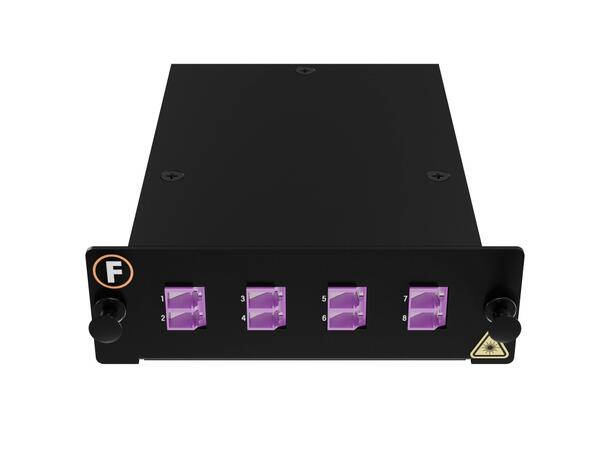

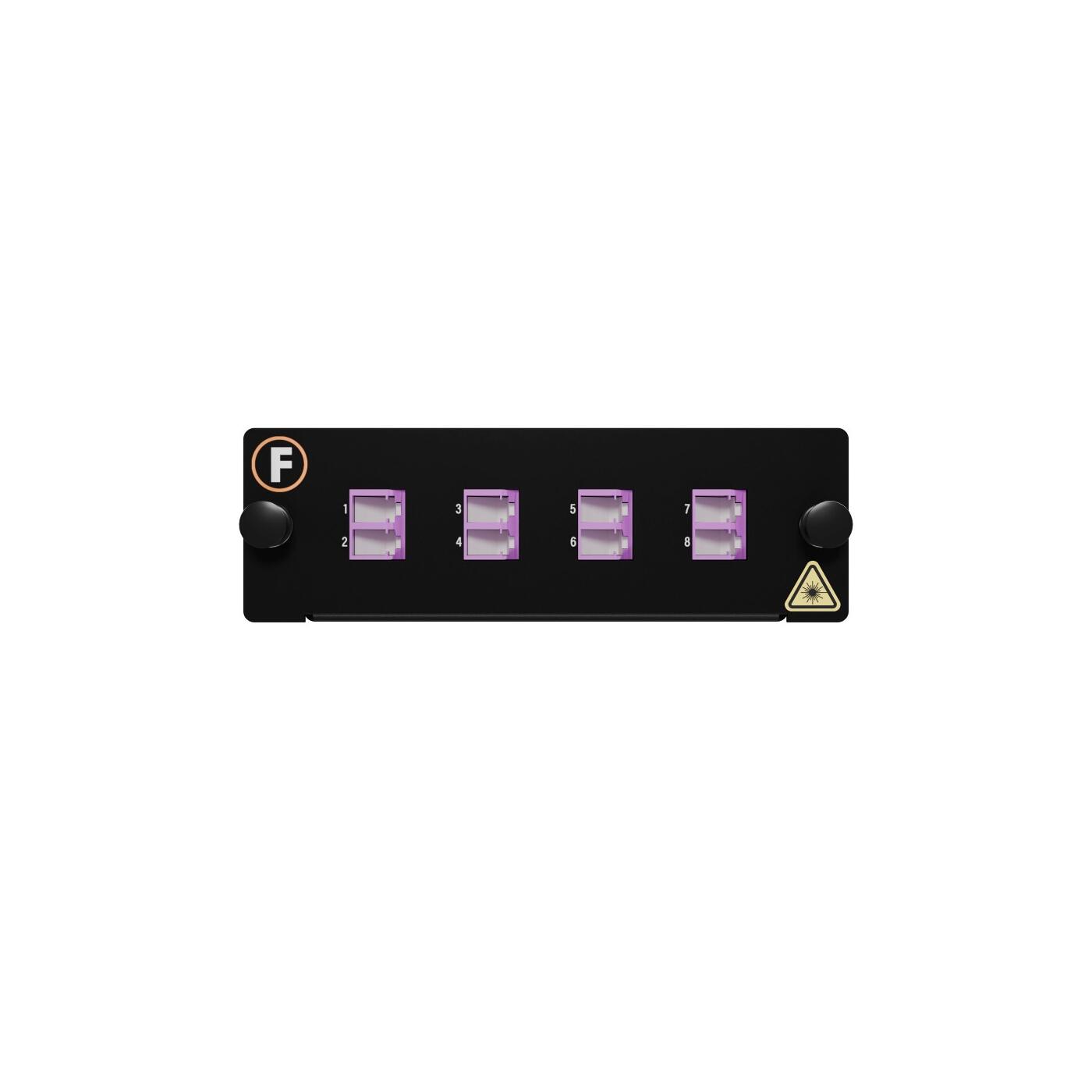

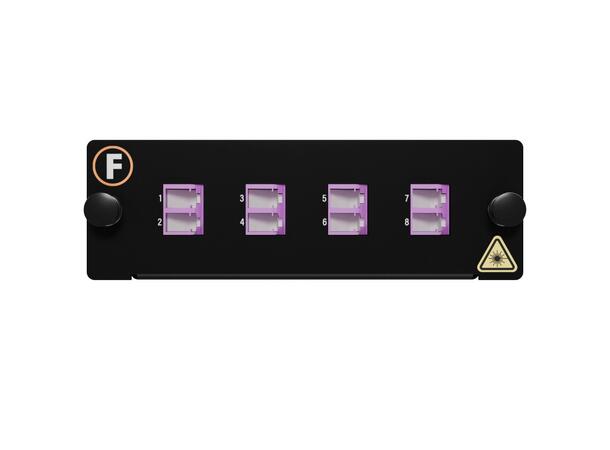

Konnektor front: 8x LC/PC
-
Konnektorens endeflategeometri møter eller overgår IEC og Telcordia standarder
-
Lavt innskuddstap (IL), og reflektert effekt (RL)
-
MPO/PC IL typ./maks: <0,18/<0,35dB
-
MPO/PC RL typ./maks: -28/-25dB
-
LC/PC IL typ./maks: <0,15/<0,30dB
-
LC/PC RL typ./maks: -38/-35dB
-
100% optisk og visuell test
-
100% interferometer test på MPO konnektoren
-
Testrapport medfølger hver modul
APPLIKASJONER:
-
Høykapasitets kablingssystemer
-
Backbone nettverk
-
Datasenter, SAN-systemer etc.
-
10G/40G/100G/400G osv.
