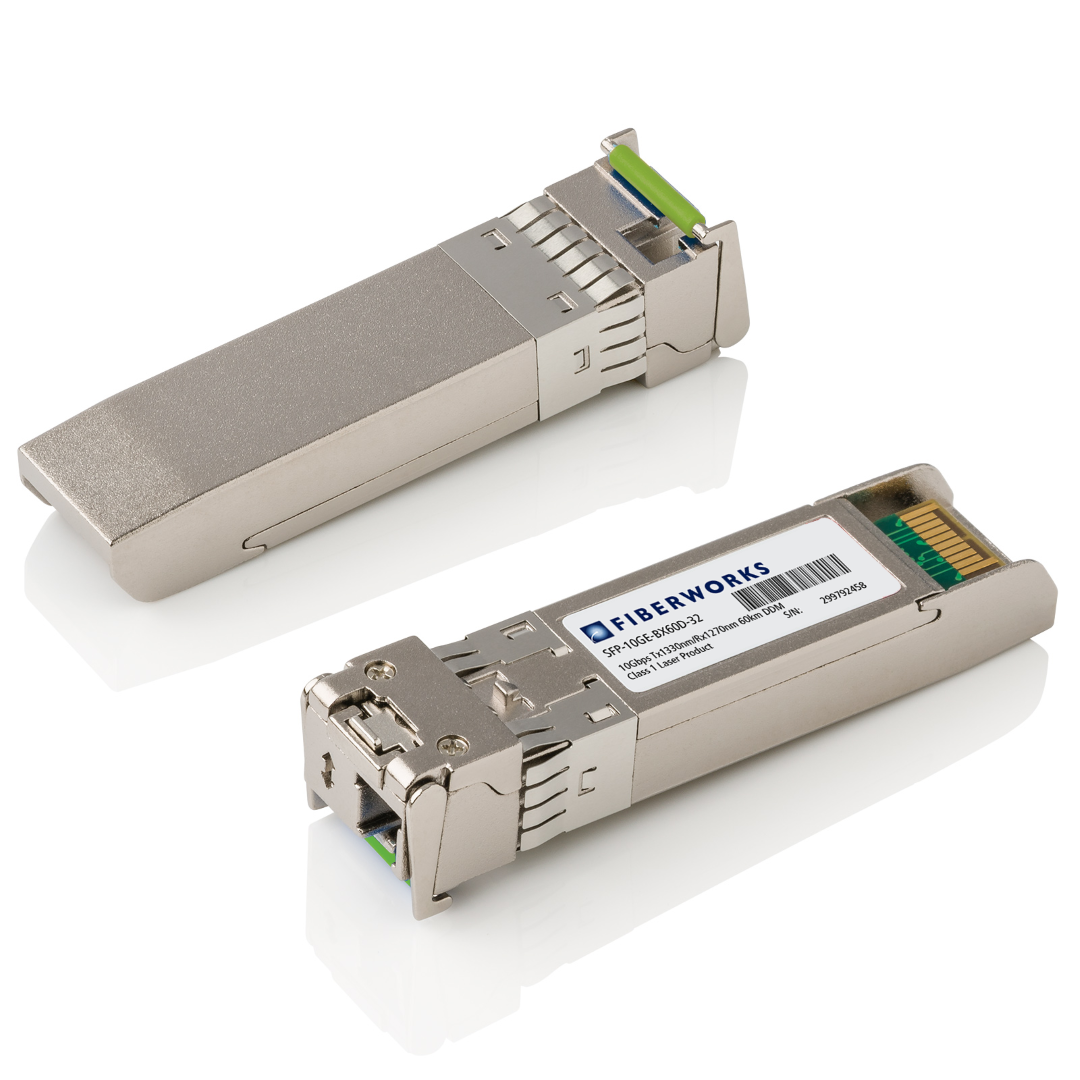

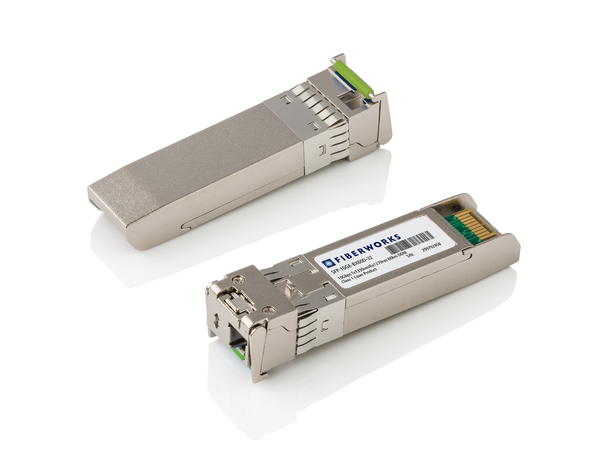

SFP+ BiDi, 10 GE, DDM, SM, 60kmTx/Rx=1330/1270nm, 21dB, LC, Cisco

The SFP-10GE-BX transceiver family are small form factor pluggable modules for bi-directional serial optical data communications such as 10GBASE Ethernet over a single optical fiber. The modules are compliant to the SFP+ MSA and are hot pluggable. Digital diagnostic functions are available via an I2C serial bus specified in the SFP MSA SFF-8472. The modules meet the requirements of the IEEE 802.3 10GBASE-BX Ethernet standard and are suitable for interconnections in 10G Ethernet environments.

SFP-10GE-BX uses 1270 nm and 1330 nm wavelengths for bi-directional transmission on a single fiber

APPLICATIONS
• 10GBASE-BX at 10.3125 Gb/s
• 10GBASE-BX at 9.953 Gb/s

FEATURES
• Up to 11.1 Gbps Data Links
• Single Mode LC Receptacle Bi-directional Transceiver
• Up to 60km transmission on SMF
• Power dissipation <1.0W
• 1330nm DFB laser and 1270nm APD receiver
• Digital Diagnostic monitoring
• Compliant with SFP+ MSA with simplex LC connector
• Operating case temperature:0~+70ºC

SFP+ BiDi, 10 GE, DDM, SM, 60km Tx/Rx=1330/1270nm, 21dB, LC, Cisco

Tilbehør

Snor SM SPX SC/APC-LC/UPC xx m

Snor SM SPX LC/UPC-SC/UPC xx m

Snor SM SPX LC/UPC-LC/UPC xx m

Snor SM SPX E2000/UPC-LC/UPC xx m

Alternativer

Artikler

Antall artikler funnet:

Last ned vår WDM guide >

SFP+ BiDi, 10 GE, DDM, SM, 60km

Tx/Rx=1330/1270nm, 21dB, LC, Cisco

Varenr: SFP-10GE-BX60D-32-C

Alt. varenr: SFP-10G-BX60D-I

Datablad / mer produktinformasjon

OBS! Denne transceiveren har APD-mottaker og må ikke loopes uten dempeledd!

APD står for Avalanche Photo Diode og er en type mottaker med aktiv forsterkning av signalet. Dette gjør at den er veldig følsom men det er dermed også begrenset hvor mye lys den tåler uten å bli ødelagt. Det er derfor viktig at man ikke looper den direkte fra sender til mottaker uten å ha tilstrekkelig demping for eksempel i form av et 10-15 dB dempeledd eller 40-60 km fiber.

Hvis man har hatt for sterkt lys inn på mottakeren vil man få problemer med bitfeil eller å få link i det hele tatt. Ofte vil det også se ut på Rx Power i DDM-dataene som at det kommer lys inn på mottakeren selv om den er koblet fra.

Les mer om APD-mottakere Vis mindre...

Finner du ikke kodingen du er på jakt etter?

Ta kontakt med vår produktsjef.

Det kan hende vi likevel kan levere den.

Du kan også lese mer om transceiverkompatibilitet i denne artikkelen.

Beskrivelse

SFP-10GE-BX uses 1270 nm and 1330 nm wavelengths for bi-directional transmission on a single fiber

APPLICATIONS
• 10GBASE-BX at 10.3125 Gb/s
• 10GBASE-BX at 9.953 Gb/s

Teknisk info

Produktinformasjon

Formfaktor	SFP+
Protokoll / bitrate	10 Gigabit Ethernet 10G Fibre Channel SDH STM-64 OTN/G.709/G.sup43 OTU2(e) CPRI/OBSAI 1.228 - 3.072 Gbps CPRI/OBSAI 4.915 - 9.830 Gbps
Mediatype	Singelfiber
Rekkevidde (dB)	21
Rekkevidde (km)	60
Bølgelengde (nm)	1270/1330
Lasertype	DFB
Mottakertype	APD
Linjemodulasjon	NRZ
Sendestyrke (Tx power) min. [dBm]	0
Sendestyrke (Tx power) max. [dBm]	+5
Mottakerfølsomhet (Rx power min.) [dBm]	-20
Max. mottakereffekt [dBm]	-7
DDM	Ja
Konnektor	LC Simplex
Fareklasse	Laser klasse 1
Temperaturområde, drift	0°C - +70°C (standard)
Temperaturområde, lagring	-40°C - +85°C
Produktklassifisering/tollkoder	ECCN: 5A991 HS: 8517.62.0090
