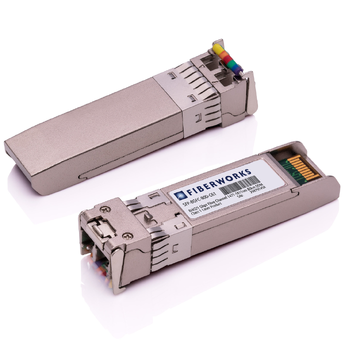

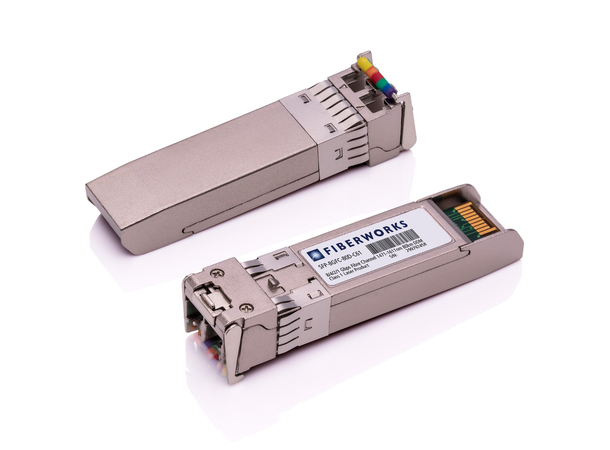

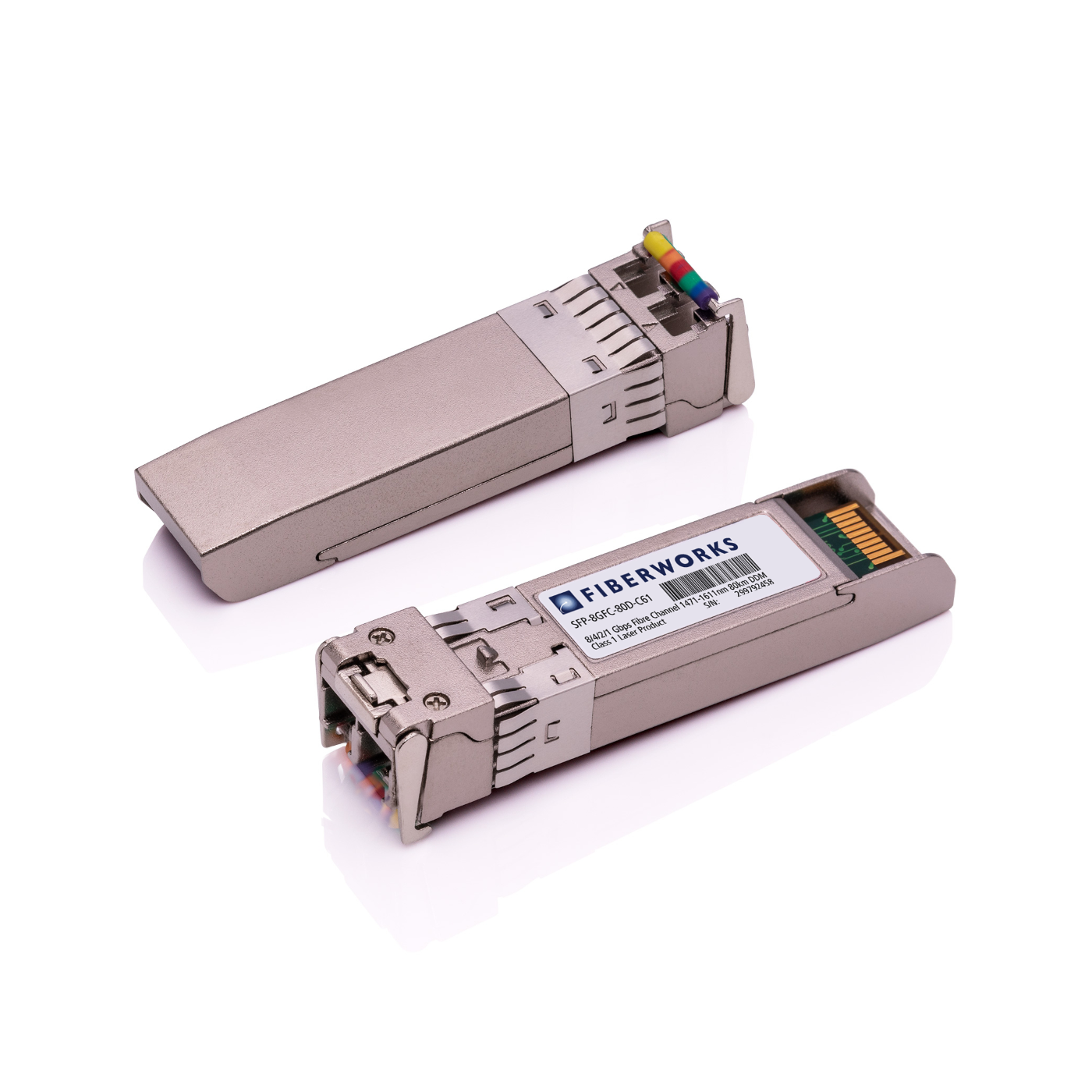

SFP+, 8/4/2/1G Fibre Channel, CDR, 80km

CWDM 1471nm-1611nm, 25dB, DDM, SM

Varenr: SFP-8GFC-80D-Cxx

Koding

Vis varianter som liste

Datablad / mer produktinformasjon

OBS! Denne transceiveren har APD-mottaker og må ikke loopes uten dempeledd!

APD står for Avalanche Photo Diode og er en type mottaker med aktiv forsterkning av signalet. Dette gjør at den er veldig følsom men det er dermed også begrenset hvor mye lys den tåler uten å bli ødelagt. Det er derfor viktig at man ikke looper den direkte fra sender til mottaker uten å ha tilstrekkelig demping for eksempel i form av et 10-15 dB dempeledd eller 40-60 km fiber.

Hvis man har hatt for sterkt lys inn på mottakeren vil man få problemer med bitfeil eller å få link i det hele tatt. Ofte vil det også se ut på Rx Power i DDM-dataene som at det kommer lys inn på mottakeren selv om den er koblet fra.

Les mer om APD-mottakere Vis mindre...

Finner du ikke kodingen du er på jakt etter?

Ta kontakt med vår produktsjef.

Det kan hende vi likevel kan levere den.

Du kan også lese mer om transceiverkompatibilitet i denne artikkelen.

Beskrivelse

APPLICATIONS
• 8.5 Gb/s, 4.25 Gb/s, 2,125 Gb/s & 1.0625 Gb/s Fibre Channel
• 1000BASE Ethernet

FEATURES
• 80km transmission
• Hot-Pluggable SFP+ footprint LC Optical Transceiver
• Small Form-Factor Pluggable (SFP) MSA compatible

• 8 CWDM wavelengths (λ): 1471 nm to 1611 nm
• SFF-8472 Digital Diagnostic Function

Teknisk info

Produktinformasjon

Formfaktor	SFP+
Protokoll / bitrate	8G Fibre Channel
Mediatype	Singelmodus
Rekkevidde (dB)	25
Rekkevidde (km)	80
Bølgelengde (nm)	CWDM
Lasertype	EML
Mottakertype	APD
Linjemodulasjon	NRZ
Sendestyrke (Tx power) min. [dBm]	0
Sendestyrke (Tx power) max. [dBm]	+4
Mottakerfølsomhet (Rx power min.) [dBm]	-25
Max. mottakereffekt [dBm]	-8
DDM	Ja
Konnektor	LC Duplex
Fareklasse	Laser klasse 1
Temperaturområde, drift	0°C - +70°C (standard)
Temperaturområde, lagring	-40°C - +85°C
Produktklassifisering/tollkoder	ECCN: 5A991 HS: 8517.62.0090
