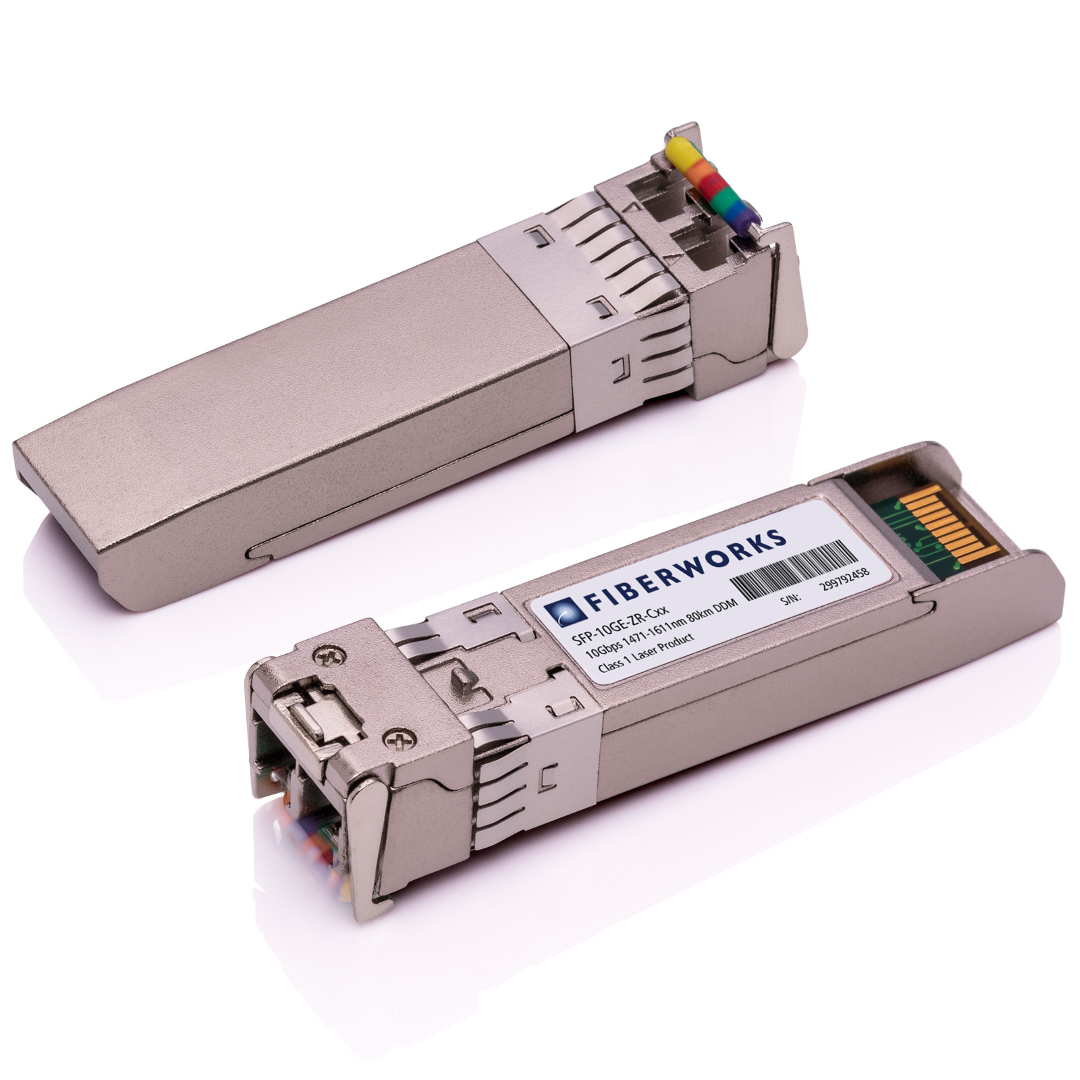

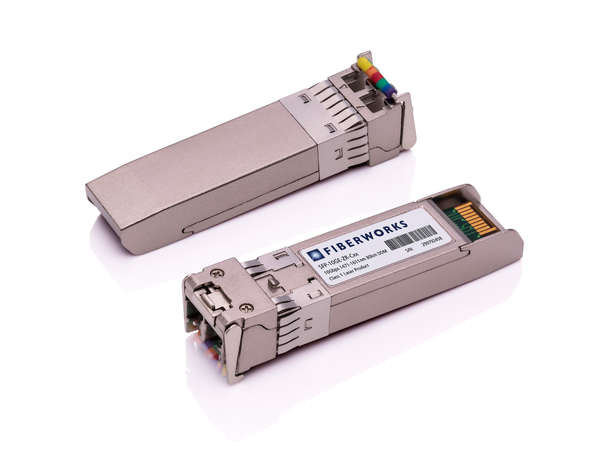

SFP+, 10GBase-LR, DDM, 100km, I-Temp

CWDM 1471nm-1611nm, 26dB, SM

Varenr: SFP10G-eZR-Cxx-RGD

Koding

Fiberworks

Vis varianter som liste

Datablad / mer produktinformasjon

OBS! Denne transceiveren har APD-mottaker og må ikke loopes uten dempeledd!

APD står for Avalanche Photo Diode og er en type mottaker med aktiv forsterkning av signalet. Dette gjør at den er veldig følsom men det er dermed også begrenset hvor mye lys den tåler uten å bli ødelagt. Det er derfor viktig at man ikke looper den direkte fra sender til mottaker uten å ha tilstrekkelig demping for eksempel i form av et 10-15 dB dempeledd eller 40-60 km fiber.

Hvis man har hatt for sterkt lys inn på mottakeren vil man få problemer med bitfeil eller å få link i det hele tatt. Ofte vil det også se ut på Rx Power i DDM-dataene som at det kommer lys inn på mottakeren selv om den er koblet fra.

Les mer om APD-mottakere Vis mindre...

Finner du ikke kodingen du er på jakt etter?

Ta kontakt med vår produktsjef.

Det kan hende vi likevel kan levere den.

Du kan også lese mer om transceiverkompatibilitet i denne artikkelen.

Beskrivelse

APPLICATIONS
• 10GBASE-ZR

• CWDM Networking

FEATURES
• up to 100 km transmission for 1470 - 1570 nm

• up to 80 km transmission for 1590 - 1610 nm
• 26 dB link budget
• 8 CWDM wavelengths: 1471 nm to 1611 nm
• Hot pluggable SFP+ MSA form factor
• Data rate up to 11.1 Gb/s
• CWDM EML laser transmitter
• APD photo-detector
• Single 3.3Vpower supply
• Low power consumption
• Duplex LC optical receptacle
• Digital Optics Monitoring (DOM)
• RoHS-6 compliant (lead-free)
• Operating Case Temperature:
Standard: -40°C to 85°C

Teknisk info

Produktinformasjon

Formfaktor	SFP+
Protokoll / bitrate	10 Gigabit Ethernet 10G Fibre Channel SDH STM-64 OTN/G.709/G.sup43 OTU2(e) CPRI/OBSAI 1.228 - 3.072 Gbps CPRI/OBSAI 4.915 - 9.830 Gbps
Mediatype	Singelmodus
Rekkevidde (dB)	24
Rekkevidde (km)	80
Bølgelengde (nm)	CWDM
Mottakertype	APD
DDM	Ja
Konnektor	LC Duplex
Fareklasse	Laser klasse 1
Temperaturområde, drift	-40°C - +85°C (industriell)
Temperaturområde, lagring	-40°C - +85°C
Produktklassifisering/tollkoder	ECCN: 5A991 HS: 8517.62.0090
