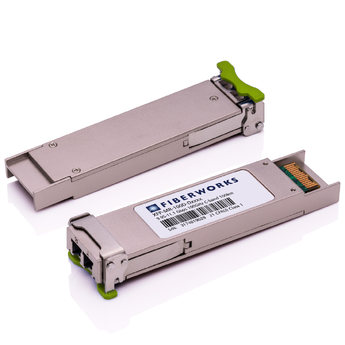

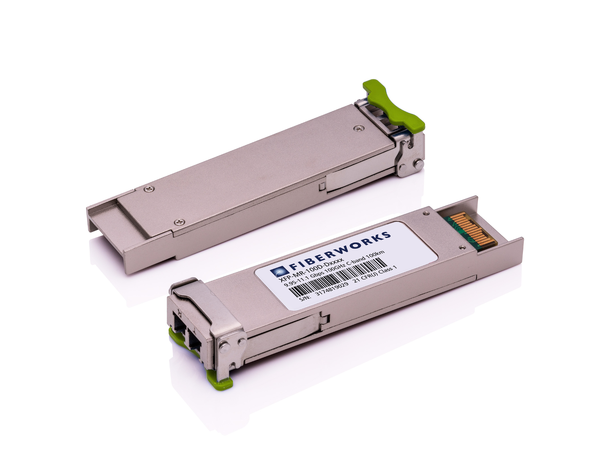

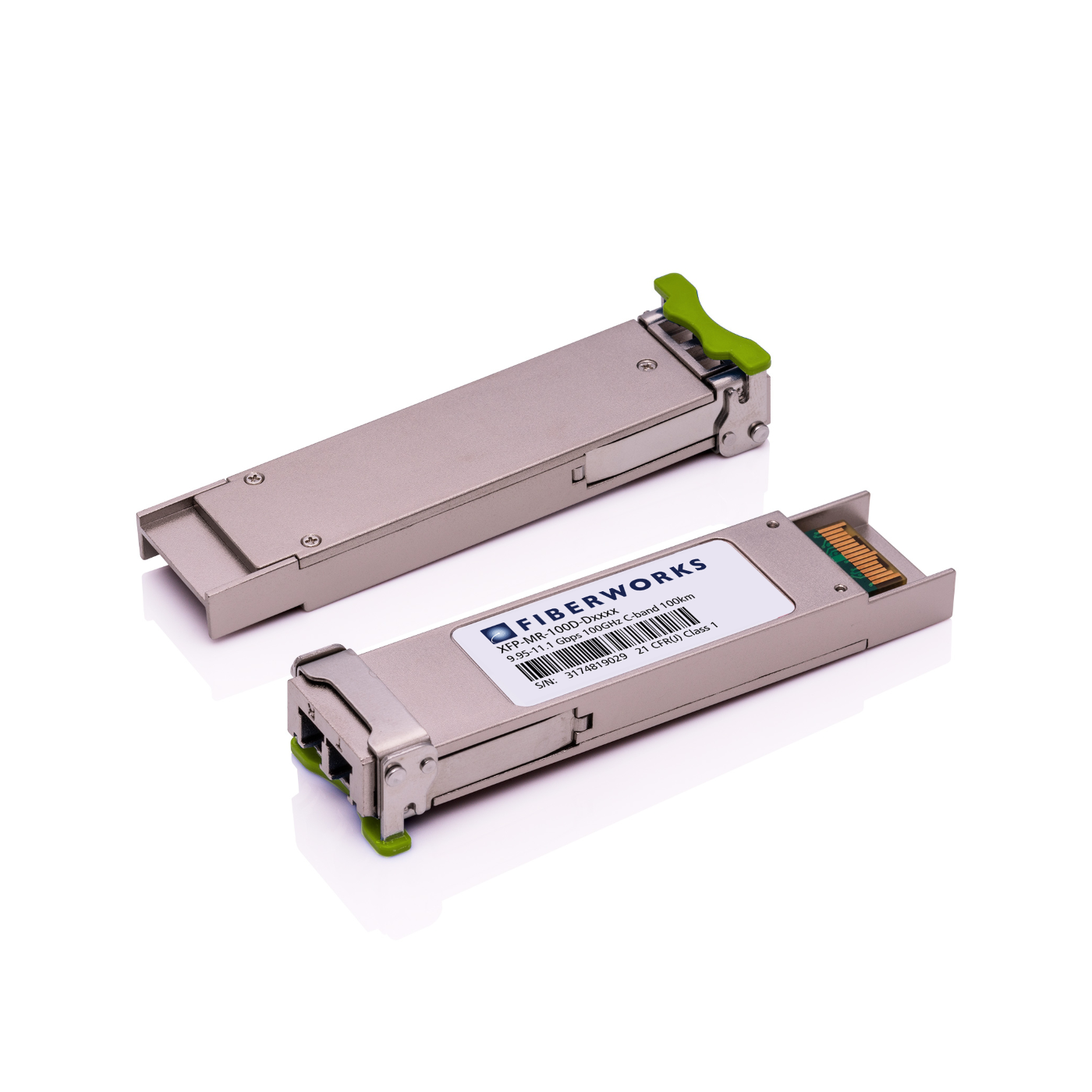

XFP, 10GBase-ZR, 9.95-11.1 Gbps, 100km

DWDM, 26dB, SM, DDM

Varenr: XFP-MR-100D-Dxxxx

Koding

Vis varianter som liste

OBS! Denne transceiveren har APD-mottaker og må ikke loopes uten dempeledd!

APD står for Avalanche Photo Diode og er en type mottaker med aktiv forsterkning av signalet. Dette gjør at den er veldig følsom men det er dermed også begrenset hvor mye lys den tåler uten å bli ødelagt. Det er derfor viktig at man ikke looper den direkte fra sender til mottaker uten å ha tilstrekkelig demping for eksempel i form av et 10-15 dB dempeledd eller 40-60 km fiber.

Hvis man har hatt for sterkt lys inn på mottakeren vil man få problemer med bitfeil eller å få link i det hele tatt. Ofte vil det også se ut på Rx Power i DDM-dataene som at det kommer lys inn på mottakeren selv om den er koblet fra.

Les mer om APD-mottakere Vis mindre...

Finner du ikke kodingen du er på jakt etter?

Ta kontakt med vår produktsjef.

Det kan hende vi likevel kan levere den.

Du kan også lese mer om transceiverkompatibilitet i denne artikkelen.

Beskrivelse

APPLICATIONS

• 10GBASE-ZR/ZW 10G Ethernet (with or w/o FEC)
• SDH STM-64

FEATURES
• 8 DWDM channels (λ): 1544.53 nm – 1550.12 nm

• Hot pluggable XFP MSA form factor
• Temperature-stabilized DWDM EML laser transmitter and APD photo-detector
• Transmission distance of 100km with SMF
• Supports 9.95Gb/s to 11.3Gb/s bit rates
• Power supply: +5.0 V, +3.3 V
• Low power consumption
• LC connector full duplex transmission mode
• SFF-8472 Digital Diagnostic Function
• RoHS-6 compliant

Teknisk info

Produktinformasjon

Formfaktor	XFP
Protokoll / bitrate	10 Gigabit Ethernet 10G Fibre Channel SDH STM-64 OTN/G.709/G.sup43 OTU2(e)
Mediatype	Singelmodus
Rekkevidde (dB)	28
Rekkevidde (km)	100
Bølgelengde (nm)	DWDM
Lasertype	DWDM EML
Mottakertype	APD
Linjemodulasjon	NRZ
DDM	Ja
Konnektor	LC Duplex
Fareklasse	Laser klasse 1
Temperaturområde, drift	0°C - +70°C (standard)
Temperaturområde, lagring	-40°C - +85°C
Produktklassifisering/tollkoder	ECCN: 5A991 HS: 8517.62.0090
