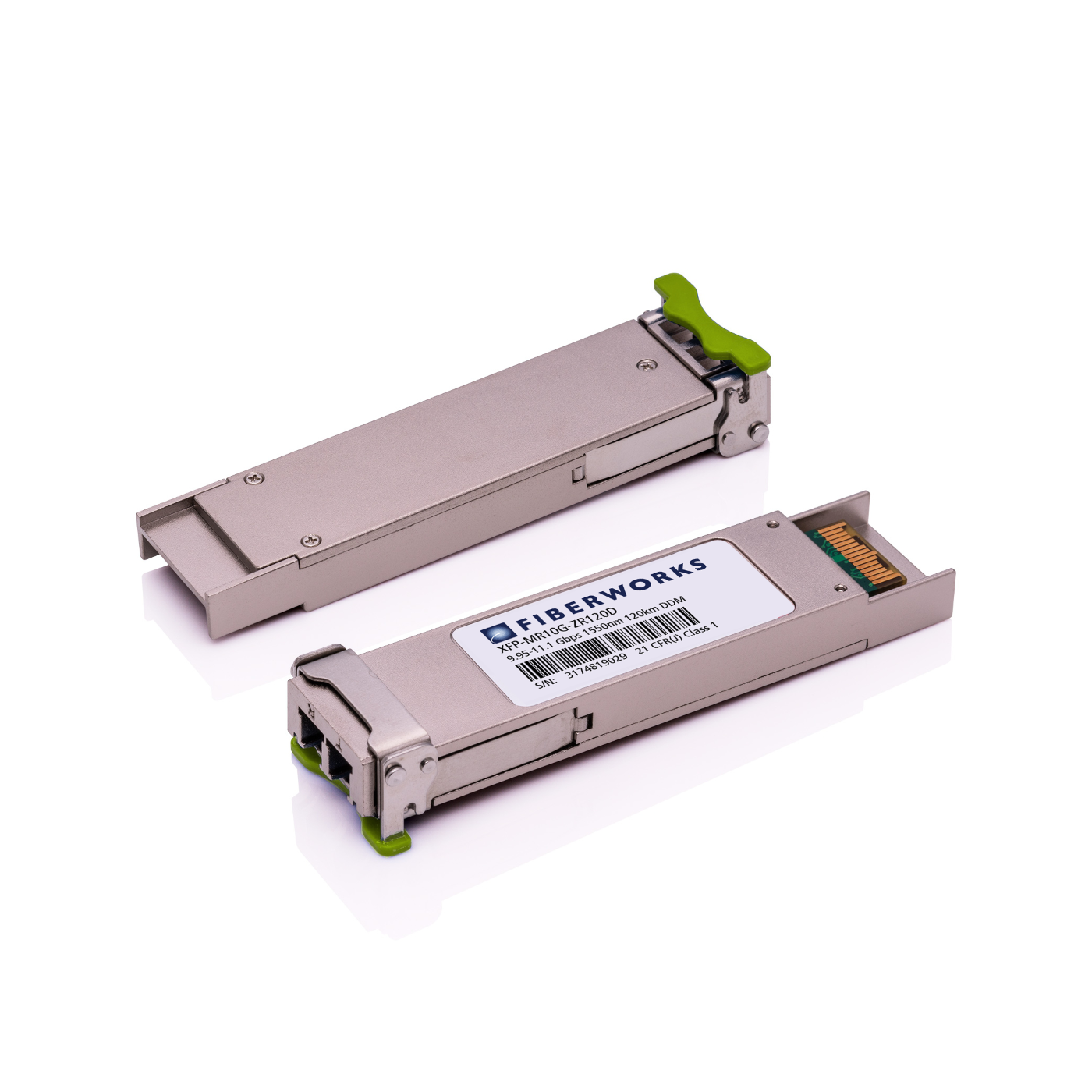

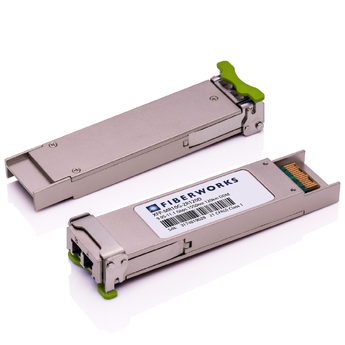

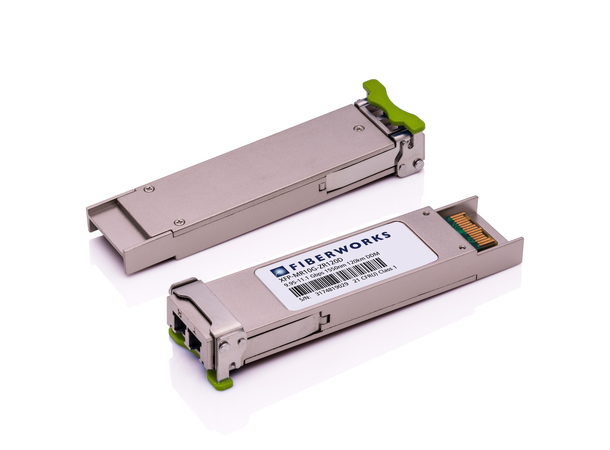

XFP, 10GBase-ZR, 9.95-11.1 Gbps, 120km 1550nm, 26-31dB, SM, DDM, Fiberworks

XFP, 10GBase-ZR, 9.95-11.1 Gbps, 120km

1550nm, 26-31dB, SM, DDM, Fiberworks

Varenr: XFP-MR10G-ZR120D-U
Datablad / mer produktinformasjon

OBS! Denne transceiveren har APD-mottaker og må ikke loopes uten dempeledd!

APD står for Avalanche Photo Diode og er en type mottaker med aktiv forsterkning av signalet. Dette gjør at den er veldig følsom men det er dermed også begrenset hvor mye lys den tåler uten å bli ødelagt. Det er derfor viktig at man ikke looper den direkte fra sender til mottaker uten å ha tilstrekkelig demping for eksempel i form av et 10-15 dB dempeledd eller 40-60 km fiber.



Hvis man har hatt for sterkt lys inn på mottakeren vil man få problemer med bitfeil eller å få link i det hele tatt. Ofte vil det også se ut på Rx Power i DDM-dataene som at det kommer lys inn på mottakeren selv om den er koblet fra.

Les mer om APD-mottakereVis mindre...



Finner du ikke kodingen du er på jakt etter?



Ta kontakt med vår produktsjef.

Det kan hende vi likevel kan levere den.

Du kan også lese mer om transceiverkompatibilitet i denne artikkelen.

BeskrivelseTeknisk info
Beskrivelse
OBS! Det kreves FEC for å få 31 dB rekkevidde.


APPLICATIONS
• 10GBASE-ZR/ZW 10G Ethernet (with or w/o FEC)
• 1200-SM-LL-L 10G Fiber Channel (with or w/o FEC)
• SDH STM-64


FEATURES
• Hot pluggable XFP MSA form factor
• Temperature-stabilized 1550 nm EML laser transmitter and APD photo-detector
• Transmission distance of 120km with SMF
• Supports 9.95Gb/s to 11.3Gb/s bit rates
• Power supply: +5.0 V, +3.3 V
• Low power consumption
• LC connector full duplex transmission mode
• SFF-8472 Digital Diagnostic Function
• RoHS-6 compliant

Teknisk info

Produktinformasjon

Formfaktor XFP
Protokoll / bitrate
  • 10 Gigabit Ethernet
  • 10G Fibre Channel
  • SDH STM-64
  • OTN/G.709/G.sup43 OTU2(e)
Mediatype Singelmodus
Rekkevidde (dB) 31
Rekkevidde (km) 120
Bølgelengde (nm) 1550
Mottakertype APD
DDM Ja
Konnektor LC Duplex
Fareklasse Laser klasse 1
Temperaturområde, drift 0°C - +70°C (standard)
Temperaturområde, lagring -40°C - +85°C
Produktklassifisering/tollkoder
  • ECCN: 5A991
  • HS: 8517.62.0090
