Optisk effektmåling

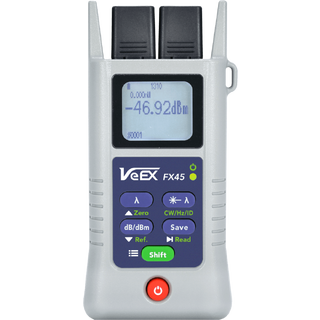

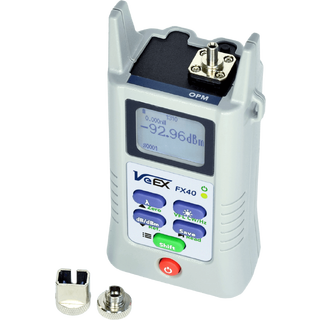

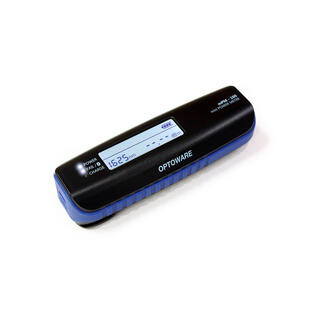

Et av de viktigste verktøyene innen fiberoptikken er et effektmeter OPM som måler hvor kraftig lyset på fiberen er. Mengden lys som måles uttrykkes enten i Watt i området picowatt->milliwatt, eller som desiBel milliwatt, dBm.

Skal man måle dempingen på en fiberoptisk link bruker man gjerne også en egen lyskilde OLS sammen med OPM, eventuelt som et OLTS testsett eller instrument med begge deler innebygd. Man benytter som oftest en OLS med bølgelengder beregnet for fiberens optiske vindu, som oftest 850/1300nm for multimodus og 1310/1550(/1625)nm for single modus men andre bølgelengder kan også benyttes for spesialapplikasjoner.

For at det skal gi riktig svar er det viktig at instrumentet er kalibrert for den/de bølgelengden(e) man skal måle, og der det er flere bølgelengder som sendes samtidig over en fiber så må enten en selektiv OPM benyttes eller en spektrumanalysator ellers vil du få et feil resultat som summen av effekten fra alle bølgelengder.

Vi leverer optiske instrumenter fra AFL, VeEX og PPI.

Instrumenter for effektmåling av WDM eller PON finner du her.
