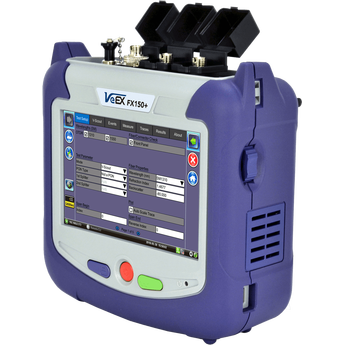

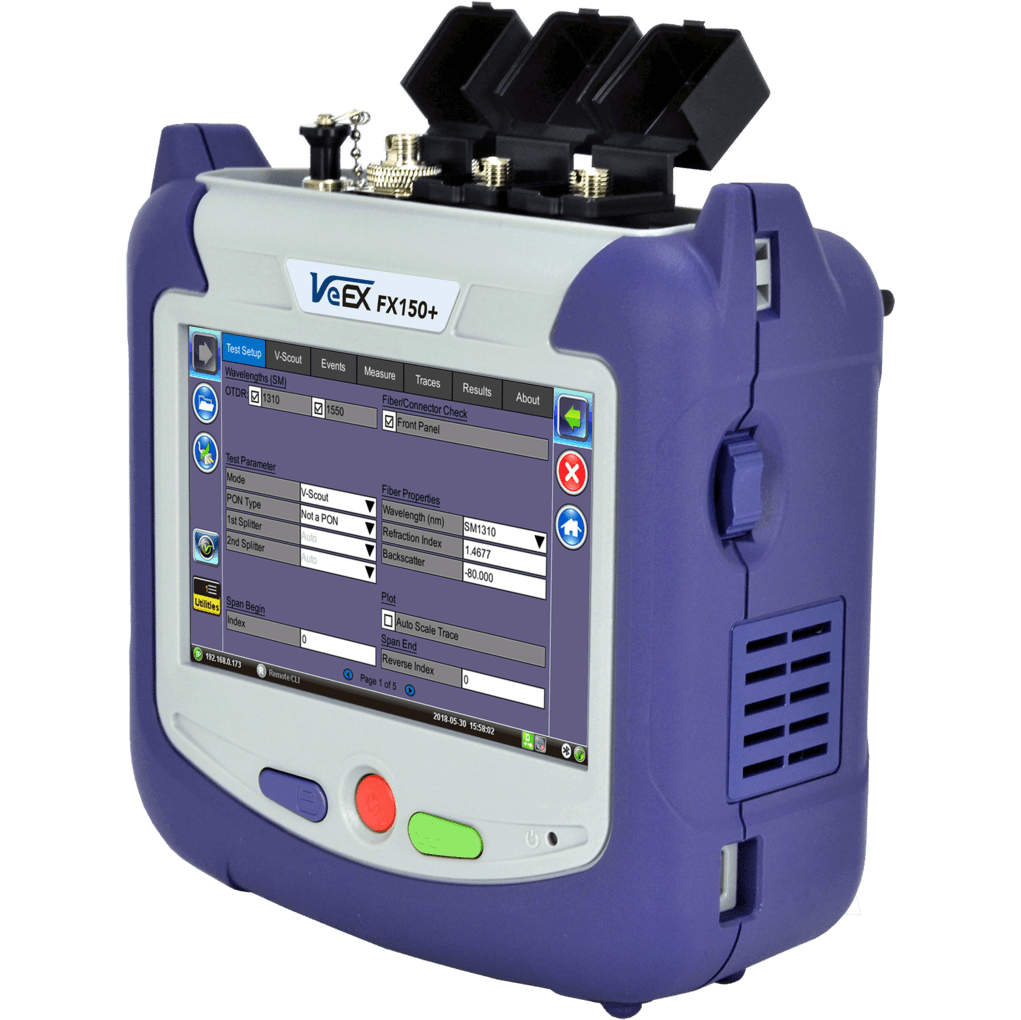

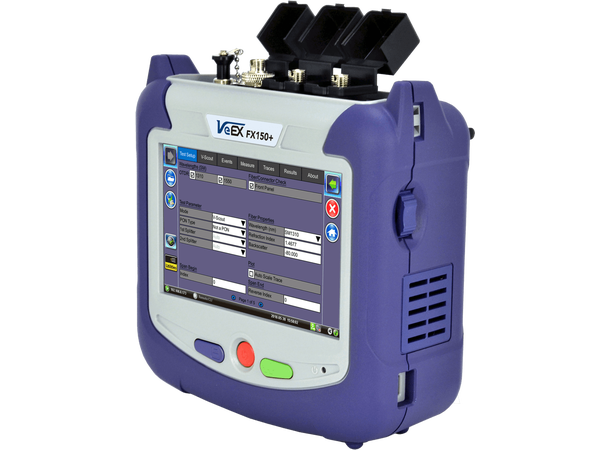

FX150+
Mini OTDR med høy oppløselig sampling og intelligent link mapping for metro, aksess og FTTx nettverk. Kan fjernstyres via EZ Remote
Med 256.000 datapunkter og 3cm oppløsning så er den nye og forbedrede FX150+ mini OTDR designet for installasjon, vedlikehold og feilsøking av FTTx, mobile front/backhaul og metronett. Den kompakte lettvektsplattformen kan inneholde effektmeter, lyskilde, inspeksjonsprobe og VFL opsjoner, dette gjør FX150+ til en velanvendelig enhet.
Fiberizer™ programvare for for Windows® Desktop, Android™ og Apple® er tilgjengelig for å bidra med dataoverføring, resultatstyring og raportgenerering for diverse VeEX fiberoptiske tester. Besøk Fiberizer siden for mere detaljer.
For å gjøre det enklere for deg å komme igang , har vi laget en Quick Guide som du kan laste ned her.
Leveres med
- FX150+ Chassis/batteripakke
- AC adapter/strømledning
- OTG kabel, Mikro USB til USB
- Bæreveske
- Brukverveilledning på CD
- ReVeal FX150 programvare på CD
- Beskyttelsesfilm for LCD skjerm
- Portbeskytter
Valgt konfigurasjon
| OTDR |
| Z06-05-077P |
FX150+, (S) 1310/1550nm 38/36dB |
| Z66-00-082G |
Fixed SCAPC Connector (ASC) OTDR Port |
| Z66-00-336P |
Light Source, shares optical connector with OTDR port |
| Z66-00-106G |
WiFi and Bluetooth for Remote Control and File Transfer |
| D03-00-001P |
1 Year Standard Warranty from initial purchase |
| 499-05-638 |
V-Scout Multi-Pulse Test Mode |
| 304-02-005G |
SC/APC to SC/UPC (Male/Female) SM 1310/1550nm Attenuator 0dB |
| Z77-00-085G |
V150 LCD Protective Film, 5" |
Egenskaper
- Robust design for håndholdt bruk i krevende feltmiljøer

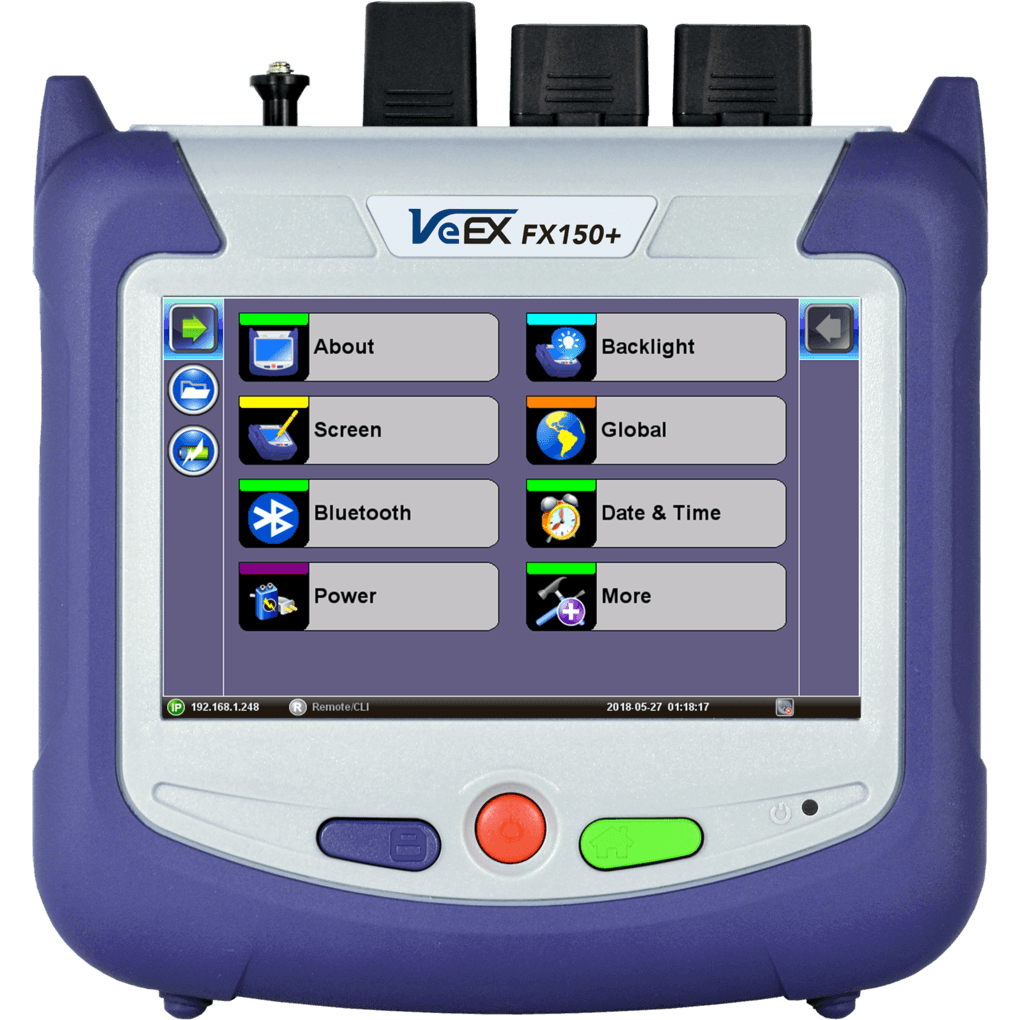

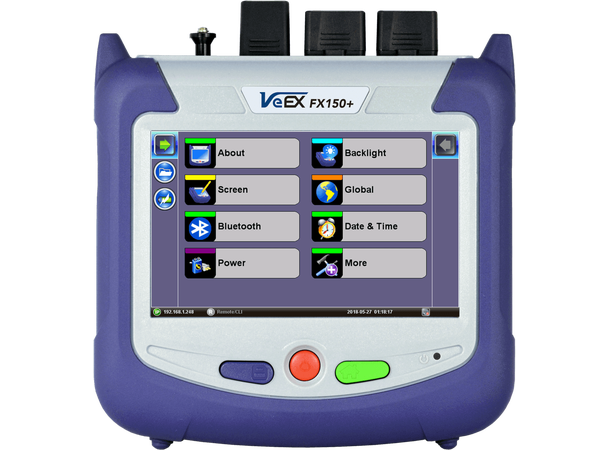

- Høyoppløselig 5" TFT berøringsskjerm for inne og utendørs bruk
- Rask oppstart, <15 sekunder til "fiber meny"
- Intuitive menyer med enkle funksjonsknapper og berøringsskjerm for rask navigasjon og enkel håndtering
- Intern datalagring utvidbar med SD kort
- Mikro-USB OTG grensesnitt for flashdrive, fiber sinpeksjonsprobetilkobling og for overføring av testdata
- Oppladbart Lithium Polymer batteri med kapasitetsindikator, indikator for lavt batterinivå og auto-av funksjon
- Inntil 9 timer sammenhengende bruk uten behov for opplading av batteri
- Innbeygget WiFi opsjon for oppgradering av
Key Features
- Støtter inntil 4 bølgelengder MM/SM
- MM: 850 og 1300nm
- SM: 1310, 1490, 1550, 1625 og 1650nm
- FTTx optimaliserte parametre for best mulig dødsone med hendelser DZ < 1m, dempning DZ <4m
- Dynamisk område inntil 43dB
- Filtrert 1625 og 1650nm OTDR port for måling på aktivt nett
- Deteksjon av fiber med trafikk med innebygget effektmeter
- Telcordia Sr-4731 .sor filformat
- Genererer og lagrer kurver i .sor, .png, .html eller .pdf format
- Automodus med automatisk kurvediagnose, forenklet oppsett og hendelsesdeteksjon
- Valgfri V-Scout modus - Intelligent Link Mapping som bruker ikoner for intuitiv visning
- Markører for distanse, dempning, refleksjoner og skjøtetap

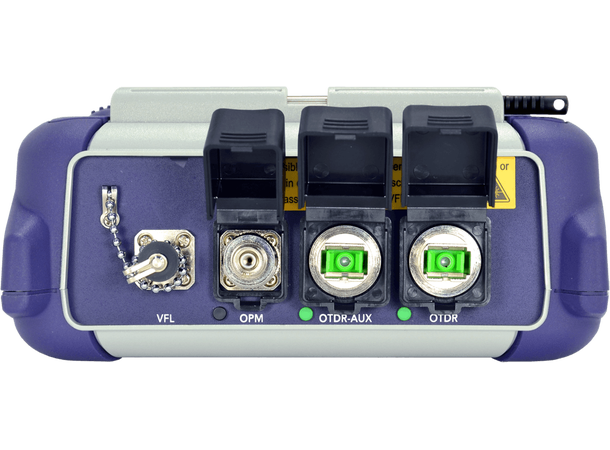

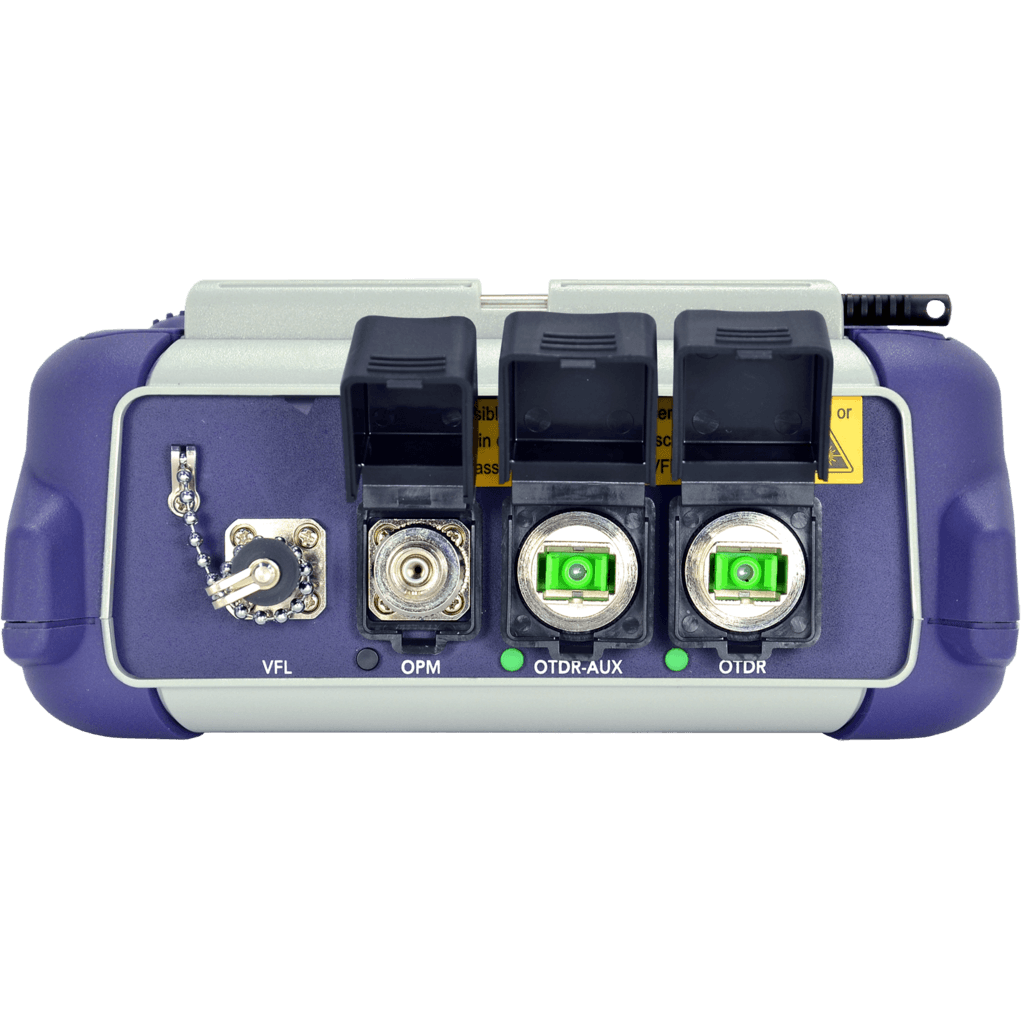

- Valgfri universelt grensesnitt med utbyttbare optiske adaptere (SC, ST, FC, LC) for OTDR port
- Opsjoner for effektmeter, lyskilde, fiber inspeksjonsprobe og VFL
- Fjernadministrasjon via USB eller WiFi ved hjelp av Fiberizer™ Desktop programvare
Generelle spesifikasjoner
| Dimensjoner |
150x150x70 mm |
| Vekt |
0.7kg nominelt |
| Batteri |
Lithium Polymer batteri, 10 Ah |
| Batteritid |
>9 timer kontinuerlig drift |
| Temperatur drift |
0°C til 50°C |
| Temperatur lagring |
-40°C til 60°C |
| Luffuktighet |
0% til 95%, ikke kondenserende |
| Skjerm |
5" høyoppløselig TFT LCD berøringsskjerm |
| Grensesnitt |
Mikro-USB med On The Go (OTG) støtte |
| Strømforsyning |
100-240VAC (50/60Hz), >1.5A, 12VDC |
| Minne |
Internt 8GB micro SD kort |
| Tilkobling trådløst |
WiFi 802.11b/g/n (opsjon), BlueTooth (opsjon) |
| Språk |
Engelsk, Fransk, Tysk, Spansk, Kinesisk, Japansk (andre språk etter behov) |
| Sertifiseringer |
CE og RoHS |
| Standarder |
FX150+ OTDR - IEC61010-1, class III (GOST12.2.091) |
Se datablad for utfyllende spesifikasjoner for den enkelte modell.
