Beskrivelse
RXT-4113+ er en oppgradert utgave av den første kombinerte CWDM og DWDM OTDR i en singel test modul. Denne OTDR'en kan måle gjennom CWDM og DWDM multipleksere. Den dekker alle 18 CWDM-kanaler og 95 DWDM-kanaler (C14-C62 med 50 GHz grid). Rekkevidden er på hele 38,5 dB for DWDM og 39,5 dB for CWDM. Den er dermed et særdeles kraftfullt verktøy for feilsøking og innmåling av alle typer WDM-nett

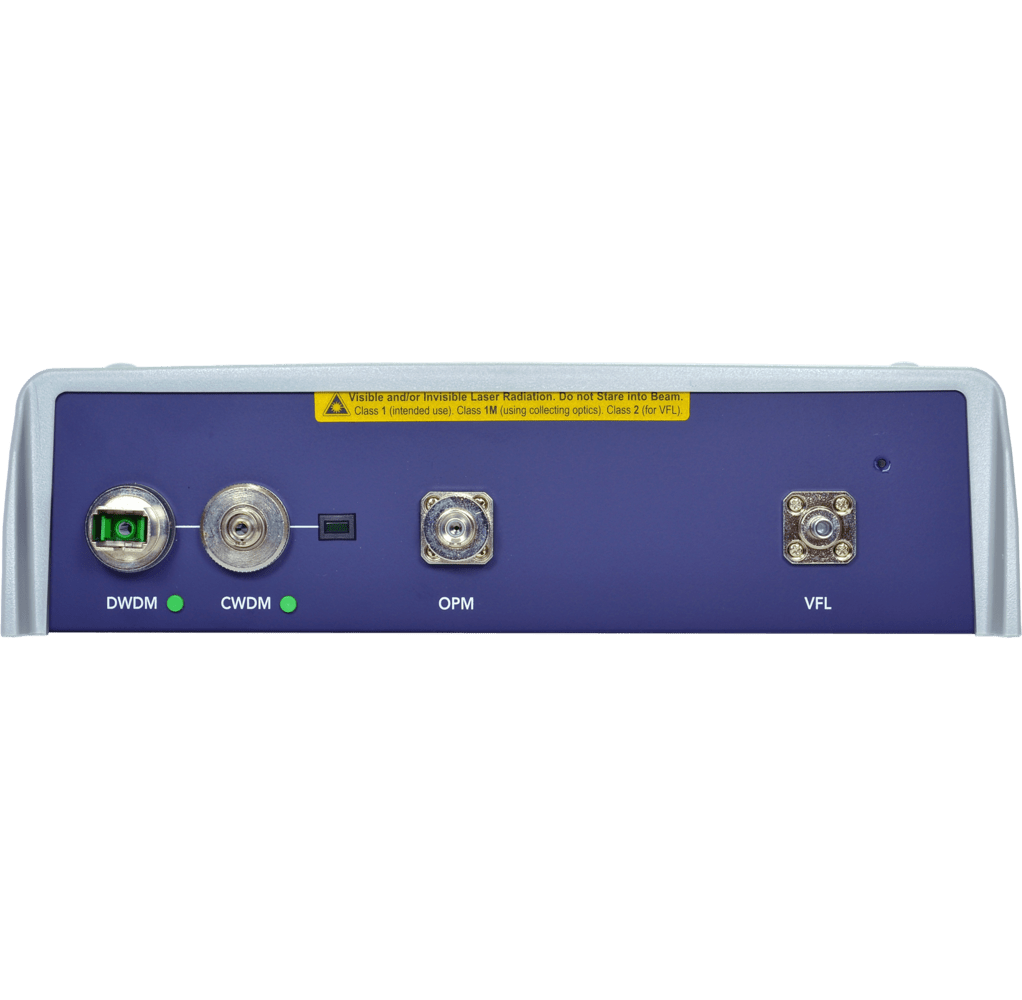

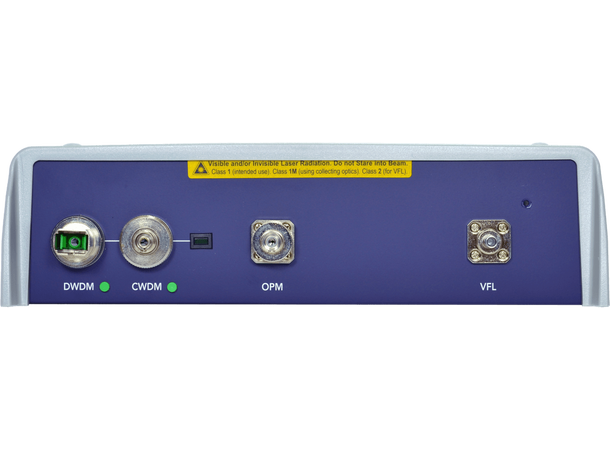

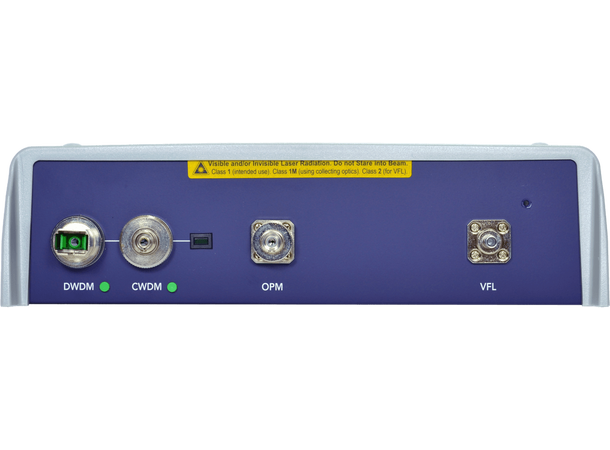

RXT-4113+ xWDM OTDR Module

  • CWDM bølgelengder per ITU-T G.694.2 (18 kanaler)
  • DWDM bølgelengder per ITU-T G.694.2 (C-band 1527.99 til 1566.31nm, C14-62) i 50/100/200 GHz intervall (valgt konfigurasjon C17-60)
  • Oppløsning inntil 500 000 datapunkter
  • Hendelser dødsone < 1m, Dempning dødsone < 4m
  • Innebygget DWDM bølgelengdelås med ±2.5GHz stabilitet
  • Høyt dynamisk område for test av langdistansefiber og gjennom xWDM Mux/demux
  • Telcordia GR-196 og SR-4731.sor filformat
  • V-Scout mode – Intelligent Link Mapping Automodus med automatisk kurvediagnose, forenklet oppsett og hendelsesdeteksjon
  • CWDM/DWDM lyskilde via OTDR port
  • Bredbåndet optisk effektmeter
  • Rødlys/VFL for feilsøking av konnektivitet
  • Universal 2.5 mm optisk grensesnitt med utbyttbare optiske adaptere (SC/FC/LC)
  • Innebygget dødsonefiber for å karakterisere OTDR-tilkoblinger og korte fiberlengder

Optiske spesifikasjoner

DWDM bølgelengder nm / THz C-band standard: 1527.99 til 1566.31 nm
Standard: 191.40 til 196.20 THz
CWDM bølgelengder nm 1271, 1291, 1311, 1331, 1351, 1371, 1391, 1411, 1431, 1451, 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611
DWDM bølgelengde nøyaktighet (± GHz) 2.5
CWDM bølgelengde nøyaktighet (± nm) 3
DWDM mellomrom iht ITU-T 694.1 grid (GHz) 50, 100, 200 eller custom
CWDM mellomrom iht. ITU-T 694.2 grud (nm) 20
Antall kanaler DWDM 95 (valgt konfigurasjon C17-C60)
Antall kanaler CWDM 18
Side-mode supression ratio (SMSR) (dB) 40 (min)
Dynamisk område - DWDM (dB)² 38.5
Dynamisk område - CWDM (dB)² 39.5
Pulsebredde (ns) 3, 10, 25, 100, 300, 500, 1.000, 3.000, 10.000, 20.000
Dødsone hendelser (m)3 < 1
Dødsone dempning (m)4 < 4
Visning rekkevidde (km) 1.0 til 400km
Enheter rekkevidde Kilometer, meter, kilofot, fot, miles
Nøyaktighet rekkevidde (m)5 ± (0.5 + oppløsning + 2x10-5 x L)
Oppløsning punktsamling (m) 0.03 til 8.2
Antall punktsamlinger Inntil 500.000
Avlsning tap (dB) 0.001
Linearitet dempning (dB) ± 0.03
Gruppeindeks område 1.2000 til 1.8000 i steg på 0.0001
Måletid Definerte tidsintervaller, auto og sanntid (Live)
Intern lagringskapasitet (SD kort) >10.000 kurver og linkmaps, Bellcore GR196 og Telcordia SR-4731 .sor format
Fiberanalyse Automatisk, hendelsetabell, brukerdefinerte PASS/FAIL terskler
Fiber type Single mode 9/125µm
OTDR laser sikkerhet IEC 60825-1, Class 1M
Optisk grensesnitt Permanent eller universal 2.5mm, UPC eller APC grensenitt, FC/SC/ST/LC adapter (opsjoner)

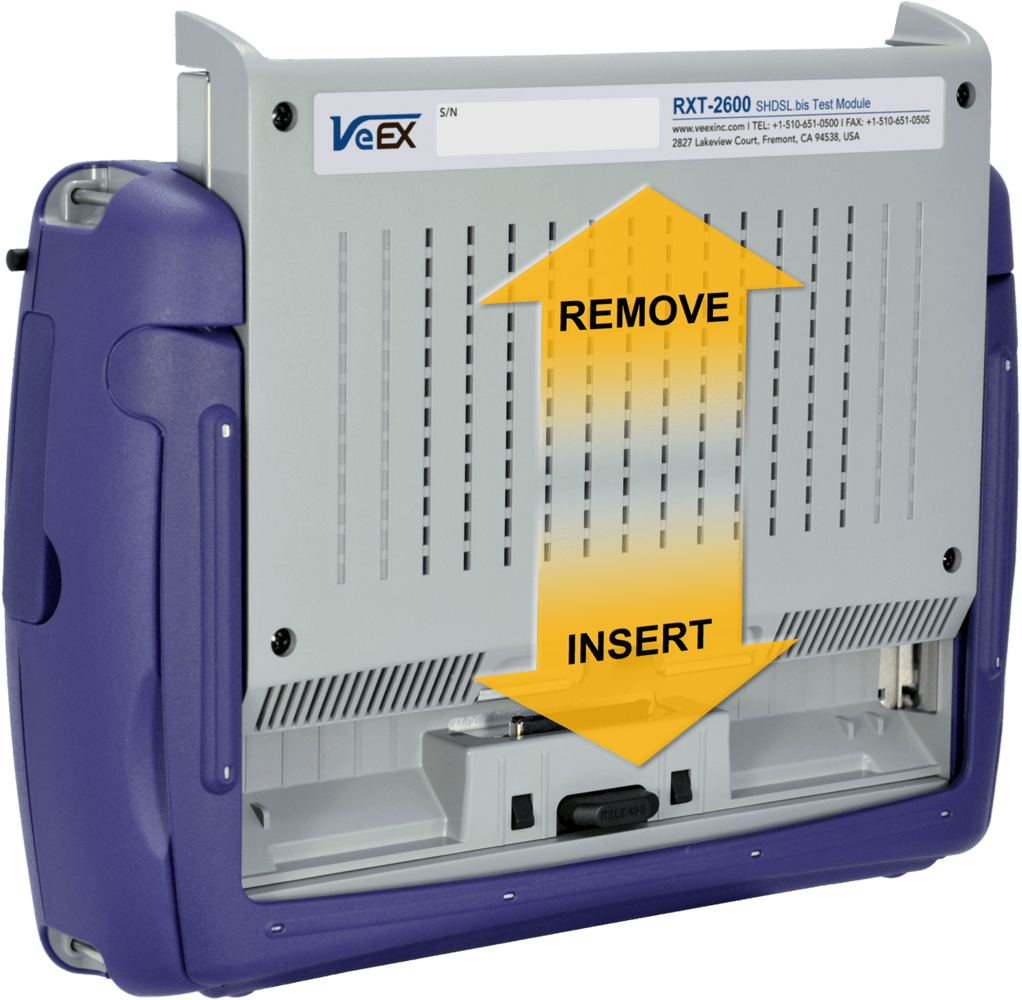

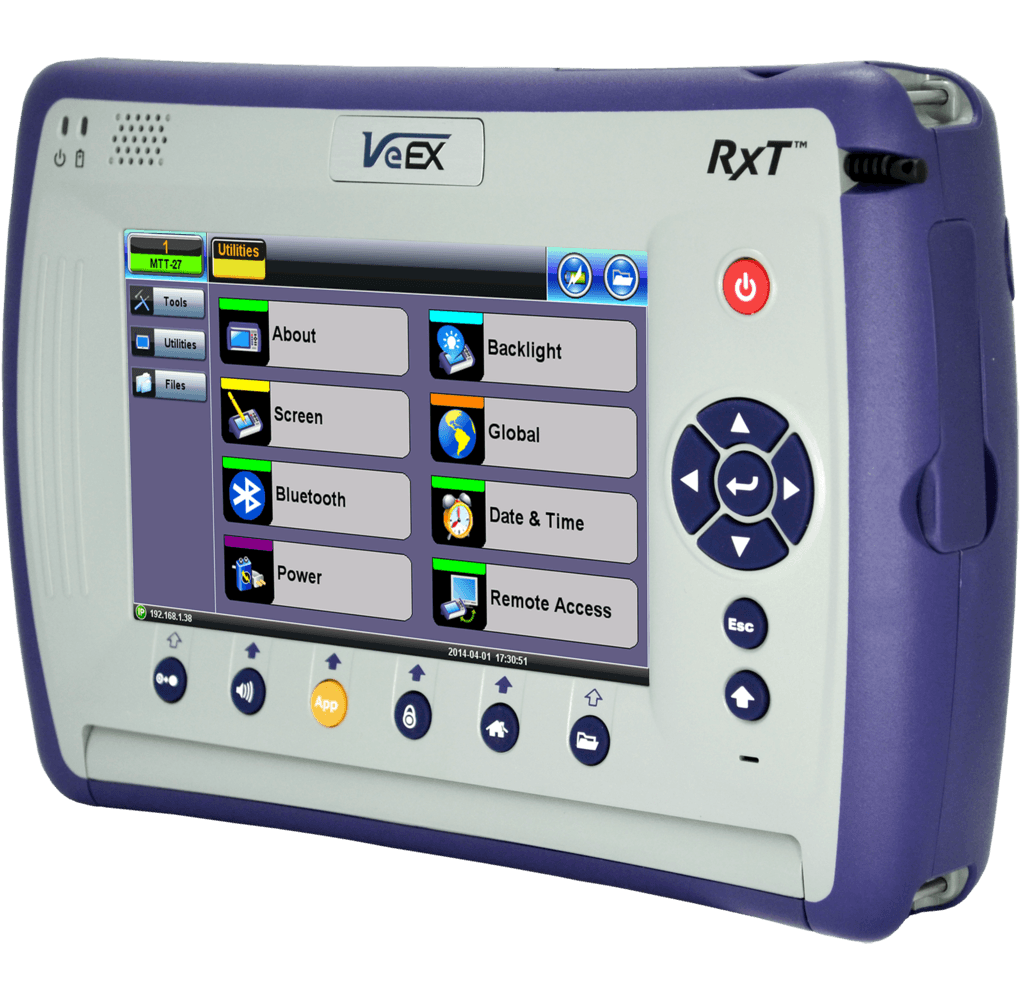

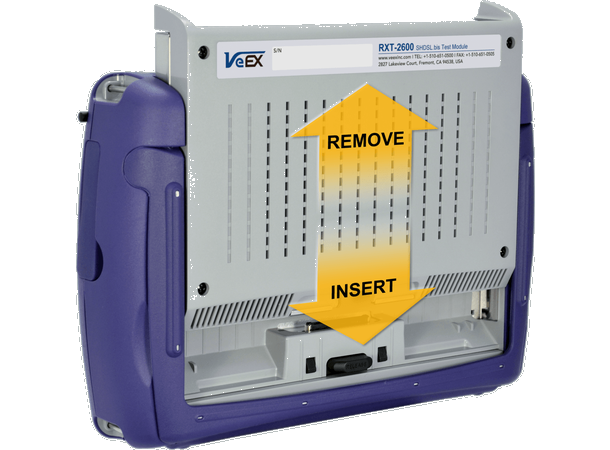

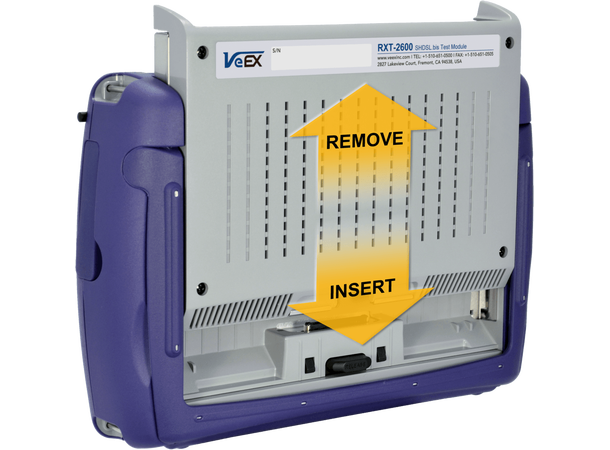

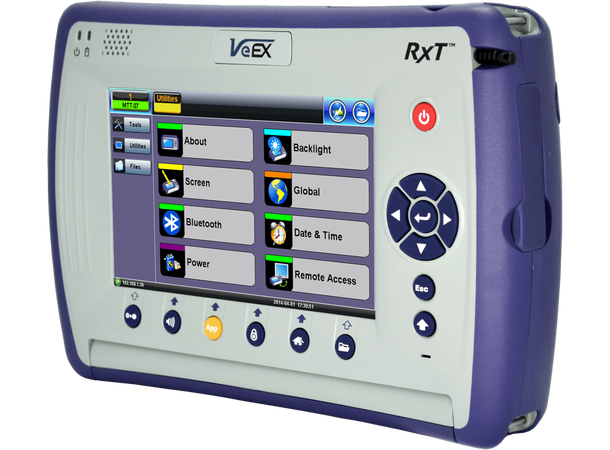

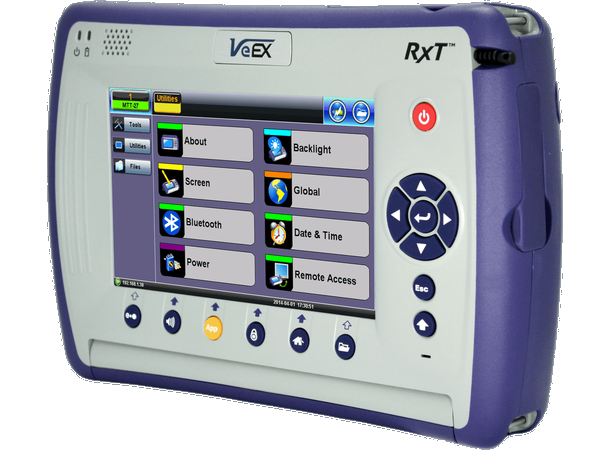

RXT-1200 modulær testplattform

RXT er industriens mest kompakte, fleksible og fremtidsrettet løsning for kjerne, metro, aksess og fiberoptiske aplikasjoner. Den fremtidsrettede RXT-1200 ™ plattformen løser utfordringene til leverandører av kommunikasjonstjenester for å øke effektiviteten og produktiviteten. Denne fleksible testplattformen reduserer drifts- og kapitalutgifter knyttet til håndtering av flere teknologier som kreves for å adressere dagens Access-, Business-, Metro-, Transport- og Core-tjenester, samt følge med fremtidige teknologier og testkrav.

RXT-modulfamilien tilbyr et komplett utvalg av link- og servicetestfunksjoner, fra kjerne til aksess, fra lab til felt og fra 64k til 400G, med et komplett utvalg av kommunikasjonsteknologier, inkludert eCPRI, CPRI / OBSAI, OTN, SDH / SONET, PDH / DSn, Carrier Ethernet, SyncE, 1588v2 PTP, Fiber Channel, OTDR, OSA. Alt støttet av en robust, håndholdt testplattform.

Generelle spesifikasjoner

Dimensjoner 260 x 180 x 65 mm (B x H x D)
Vekt 1.74 kg med batteri
Batteri Li-ion smart batteri, 7500mAh @ 11.1VDC (83Wh), utbyttbart i felt
Strømforsyning / AC adapter 100-240VAC, 50-60Hz, 15VDC, 5.33A
Driftstemperatur 0°C til 50°C, referer til den enkelte tilleggsmodul for ytterligere informasjon
Lagringstemperatur -20°C til 70°C
Luftfuktighet 5% til 90% ikke kondenserende
Skjerm 7" TFT berøringsskjerm, 800x480
Grensesnitt 2xUSB 2.0
1x 10/100Base-T Ethernet (RJ45)
BlueTooth (Opsjon via USB)
Mobiltilkobling (opsjon via USB)
WiFi 802.11a/b/g/n og/eller ac (opsjon via USB)
