VeEX RXT-4113+ CWDM OTDR

RXT-1200 Platform, Wifi+Bluetooth, LS

Varenr: VX-RXT4113-CWDM-1
Datablad / mer produktinformasjon
BeskrivelseTilbehørAlternativer
Beskrivelse
RXT-4113+ er en oppgradert utgave av VeEX sin CWDM OTDR. Denne OTDR'en kan måle gjennom CWDM multipleksere. Den dekker alle 18 CWDM-kanaler og har en rekkevidde på hele 39,5 dB. Den er dermed et særdeles kraftfullt verktøy for feilsøking og innmåling av alle typer CWDM-nett

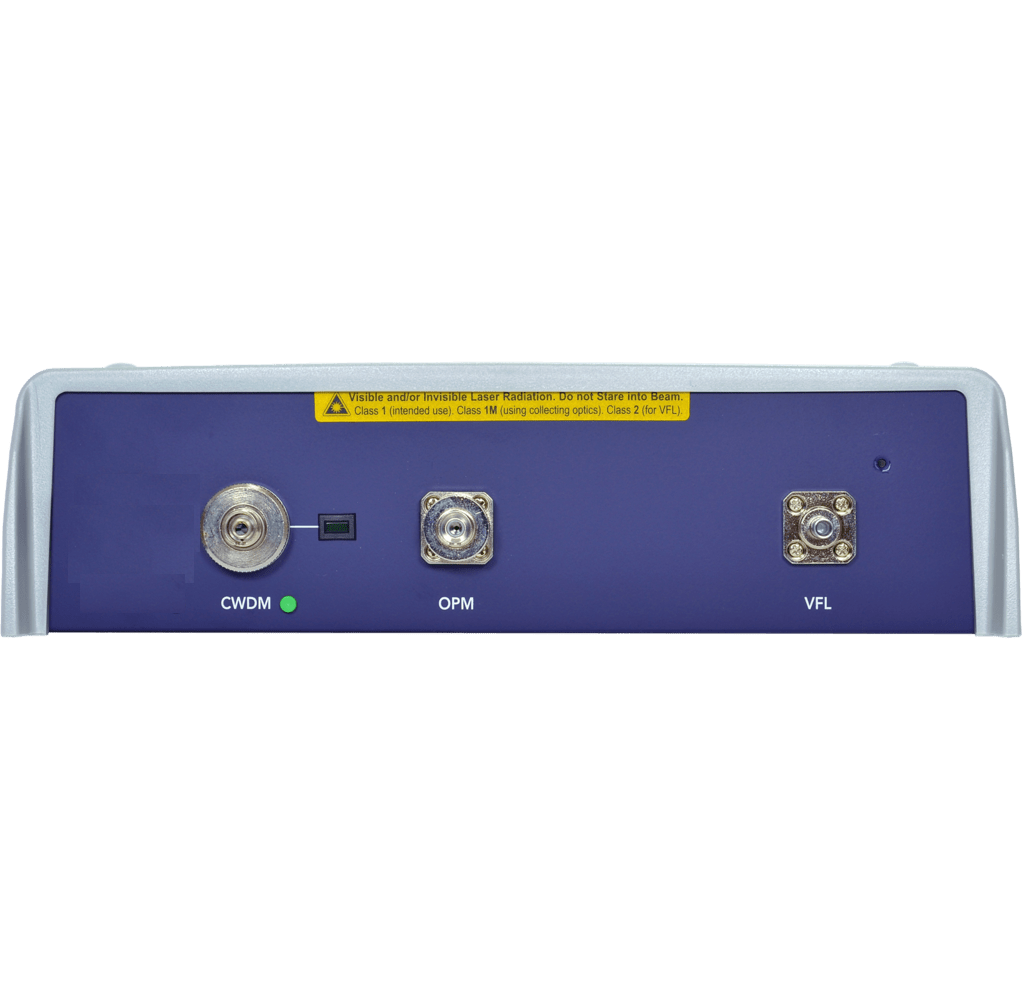

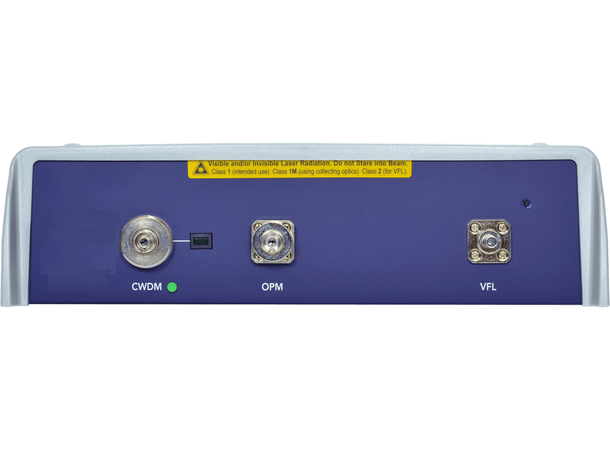

RXT-4113+ CWDM OTDR Module

  • CWDM bølgelengder per ITU-T G.694.2 (18 kanaler)
  • Oppløsning inntil 500 000 datapunkter
  • Hendelser dødsone < 1m, Dempning dødsone < 4m
  • Høyt dynamisk område for test av langdistansefiber og gjennom CWDM Mux/demux
  • Telcordia GR-196 og SR-4731.sor filformat
  • V-Scout mode – Intelligent Link Mapping Automodus med automatisk kurvediagnose, forenklet oppsett og hendelsesdeteksjon
  • CWDM lyskilde via OTDR port
  • Bredbåndet optisk effektmeter
  • Rødlys/VFL for feilsøking av konnektivitet
  • Universal 2.5 mm optisk grensesnitt med utbyttbare optiske adaptere (SC/FC/LC)
  • Innebygget dødsonefiber for å karakterisere OTDR-tilkoblinger og korte fiberlengder

Optiske spesifikasjoner

CWDM bølgelengder nm 1271, 1291, 1311, 1331, 1351, 1371, 1391, 1411, 1431, 1451, 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611
CWDM bølgelengde nøyaktighet (± nm) 3
CWDM mellomrom iht. ITU-T 694.2 grid (nm) 20
Antall kanaler CWDM 18
Side-mode supression ratio (SMSR) (dB) 40 (min)
Dynamisk område - CWDM (dB)² 39.5
Pulsebredde (ns) 3, 10, 25, 100, 300, 500, 1.000, 3.000, 10.000, 20.000
Dødsone hendelser (m)3 < 1
Dødsone dempning (m)4 < 4
Visning rekkevidde (km) 1.0 til 400km
Enheter rekkevidde Kilometer, meter, kilofot, fot, miles
Nøyaktighet rekkevidde (m)5 ± (0.5 + oppløsning + 2x10-5 x L)
Oppløsning punktsamling (m) 0.03 til 8.2
Antall punktsamlinger Inntil 500.000
Avlsning tap (dB) 0.001
Linearitet dempning (dB) ± 0.03
Gruppeindeks område 1.2000 til 1.8000 i steg på 0.0001
Måletid Definerte tidsintervaller, auto og sanntid (Live)
Intern lagringskapasitet (SD kort) >10.000 kurver og linkmaps, Bellcore GR196 og Telcordia SR-4731 .sor format
Fiberanalyse Automatisk, hendelsetabell, brukerdefinerte PASS/FAIL terskler
Fiber type Single mode 9/125µm
OTDR laser sikkerhet IEC 60825-1, Class 1M
Optisk grensesnitt Permanent eller universal 2.5mm, UPC eller APC grensenitt, FC/SC/ST/LC adapter (opsjoner)

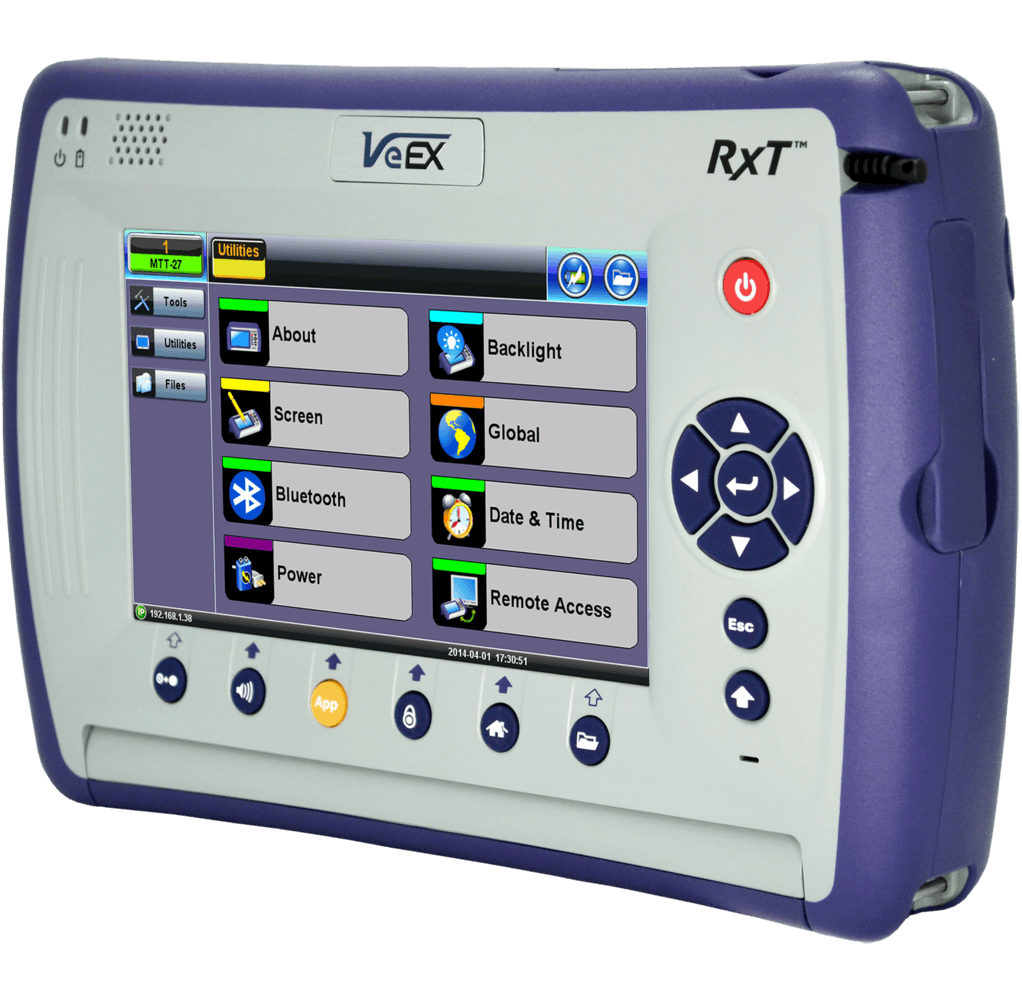

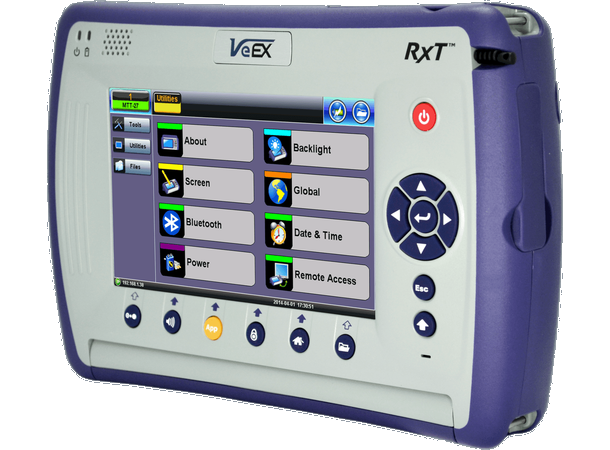

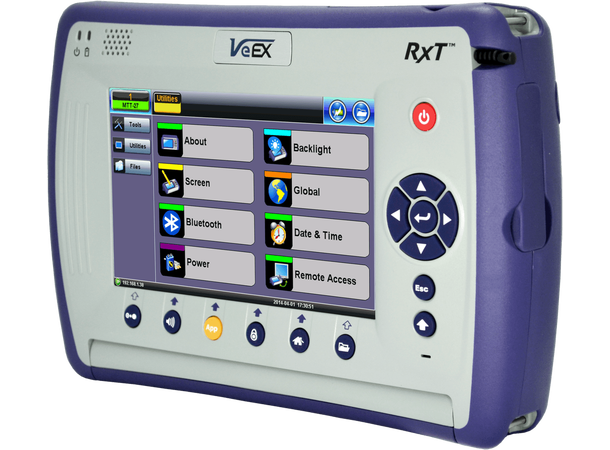

RXT-1200 modulær testplattform

RXT er industriens mest kompakte, fleksible og fremtidsrettet løsning for kjerne, metro, aksess og fiberoptiske aplikasjoner. Den fremtidsrettede RXT-1200 ™ plattformen løser utfordringene til leverandører av kommunikasjonstjenester for å øke effektiviteten og produktiviteten. Denne fleksible testplattformen reduserer drifts- og kapitalutgifter knyttet til håndtering av flere teknologier som kreves for å adressere dagens Access-, Business-, Metro-, Transport- og Core-tjenester, samt følge med fremtidige teknologier og testkrav.

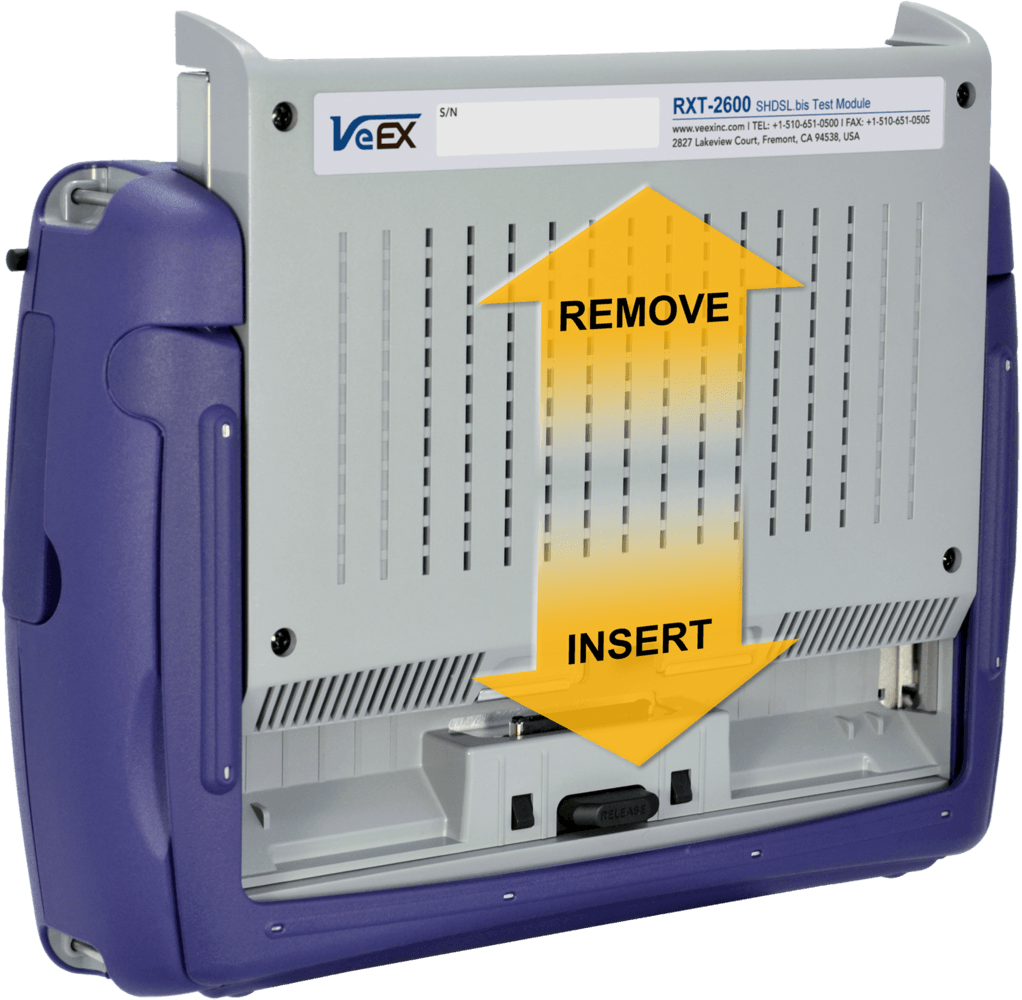

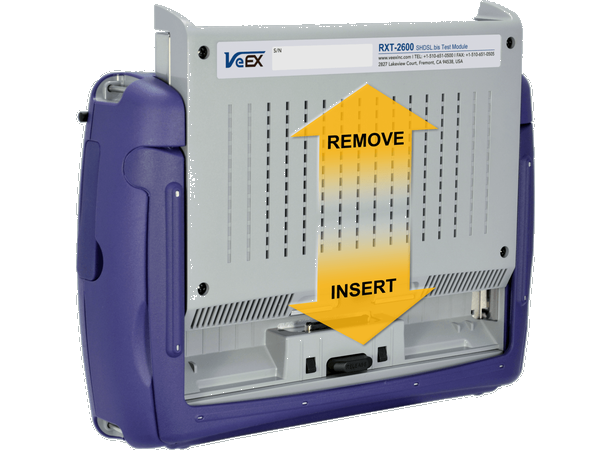

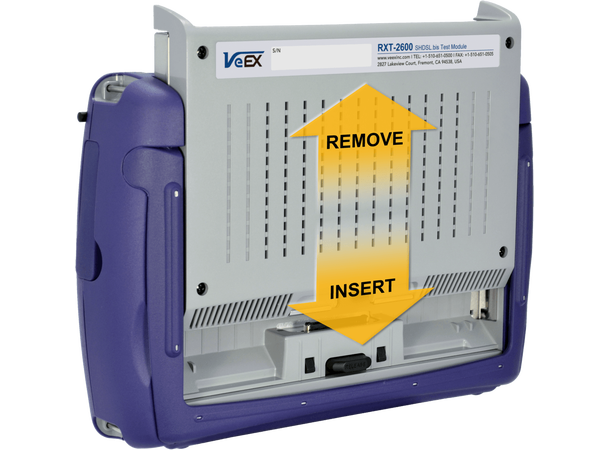

RXT-modulfamilien tilbyr et komplett utvalg av link- og servicetestfunksjoner, fra kjerne til aksess, fra lab til felt og fra 64k til 400G, med et komplett utvalg av kommunikasjonsteknologier, inkludert eCPRI, CPRI / OBSAI, OTN, SDH / SONET, PDH / DSn, Carrier Ethernet, SyncE, 1588v2 PTP, Fiber Channel, OTDR, OSA. Alt støttet av en robust, håndholdt testplattform.

Generelle spesifikasjoner

Dimensjoner 260 x 180 x 65 mm (B x H x D)
Vekt 1.74 kg med batteri
Batteri Li-ion smart batteri, 7500mAh @ 11.1VDC (83Wh), utbyttbart i felt
Strømforsyning / AC adapter 100-240VAC, 50-60Hz, 15VDC, 5.33A
Driftstemperatur 0°C til 50°C, referer til den enkelte tilleggsmodul for ytterligere informasjon
Lagringstemperatur -20°C til 70°C
Luftfuktighet 5% til 90% ikke kondenserende
Skjerm 7" TFT berøringsskjerm, 800x480
Grensesnitt 2xUSB 2.0
1x 10/100Base-T Ethernet (RJ45)
BlueTooth (Opsjon via USB)
Mobiltilkobling (opsjon via USB)
WiFi 802.11a/b/g/n og/eller ac (opsjon via USB)
