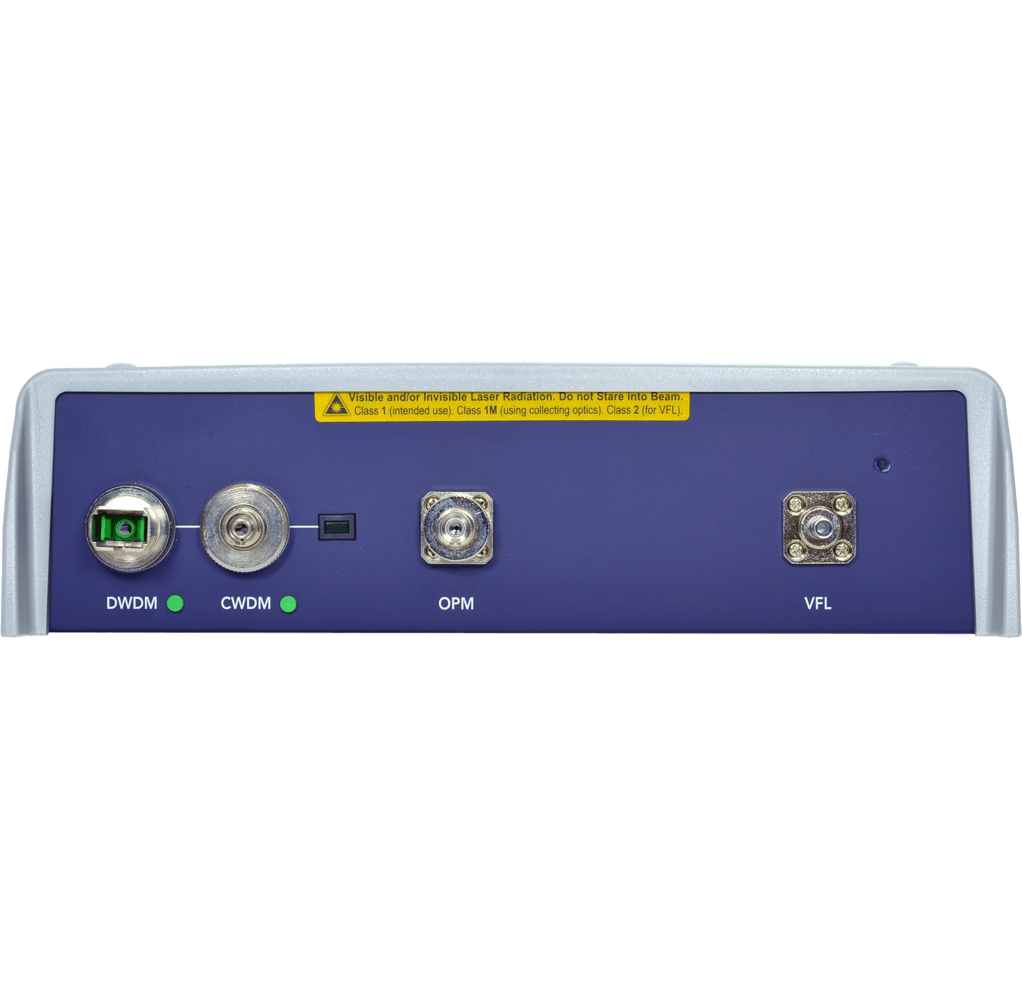

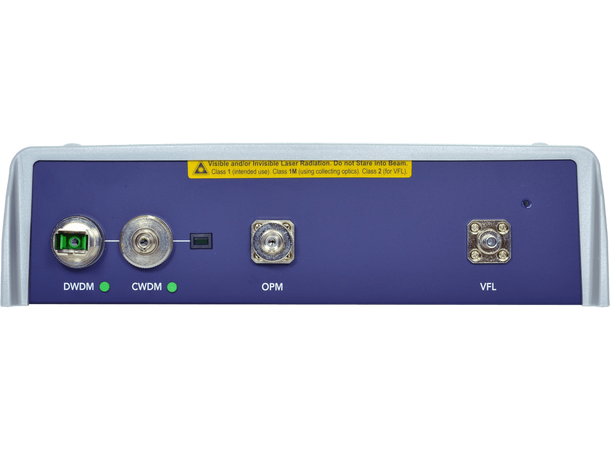

RXT-4113+ er en oppgradert utgave av den første kombinerte CWDM og DWDM OTDR i en singel test modul. Denne kan måle gjennom CWDM og DWDM multipleksere. Den dekker alle 18 CWDM-kanaler og 95 DWDM-kanaler (C14-C62 med 50 GHz grid). Rekkevidden er på hele 38,5 dB for DWDM og 39,5 dB for CWDM. Den er dermed et særdeles kraftfullt verktøy for feilsøking og innmåling av alle typer WDM-nett.
- DWDM bølgelengder per ITU-T G.694.2 (C-band 1527.99 til 1566.31nm, C14-62) i 50/100/200 GHz interval
- Oppløsning inntil 500 000 datapunkter
- Hendelser dødsone < 1m, Dempning dødsone < 4m
- Innebygget DWDM bølgelengdelås med ±2.5GHz stabilitet
- Høyt dynamisk område for test av langdistansefiber og gjennom xWDM Mux/demux
-
DWDM lyskilde via OTDR port
- Telcordia GR-196 og SR-4731.sor filformat
- V-Scout mode – Intelligent Link Mapping Automodus med automatisk kurvediagnose, forenklet oppsett og hendelsesdeteksjon
- Innebygget dødsonefiber for å karakterisere OTDR-tilkoblinger og korte fiberlengder
- Grå bølgelengder 1310/1550//1625(F) 40/38//39dB
Optiske spesifikasjoner
| DWDM bølgelengder nm / THz |
C-band standard: 1527.99 til 1566.31 nm |
|
Standard: 191.40 til 196.20 THz |
| DWDM bølgelengde nøyaktighet (± GHz) |
2.5 |
| DWDM mellomrom iht ITU-T 694.1 grid (GHz) |
50, 100, 200 eller custom |
| Antall kanaler DWDM |
95 |
| Side-mode supression ratio (SMSR) (dB) |
40 (min) |
| Dynamisk område - DWDM (dB) |
38.5 |
| Pulsebredde (ns) |
3, 10, 25, 100, 300, 500, 1.000, 3.000, 10.000, 20.000 |
| Dødsone hendelser (m) |
< 1 |
| Dødsone dempning (m) |
< 4 |
| Visning rekkevidde (km) |
1.0 til 400km |
| Enheter rekkevidde |
Kilometer, meter, kilofot, fot, miles |
| Nøyaktighet rekkevidde (m) |
± (0.5 + oppløsning + 2x10-5 x L) |
| Oppløsning punktsamling (m) |
0.03 til 8.2 |
| Antall punktsamlinger |
Inntil 500.000 |
| Avlsning tap (dB) |
0.001 |
| Linearitet dempning (dB) |
± 0.03 |
| Gruppeindeks område |
1.2000 til 1.8000 i steg på 0.0001 |
| Måletid |
Definerte tidsintervaller, auto og sanntid (Live) |
| Intern lagringskapasitet (SD kort) |
>10.000 kurver og linkmaps, Bellcore GR196 og Telcordia SR-4731 .sor format |
| Fiberanalyse |
Automatisk, hendelsetabell, brukerdefinerte PASS/FAIL terskler |
| Fiber type |
Single mode 9/125µm |
| OTDR laser sikkerhet |
IEC 60825-1, Class 1M |
| Optisk grensesnitt |
Permanent eller universal 2.5mm, UPC eller APC grensenitt, FC/SC/ST/LC adapter (opsjoner) |

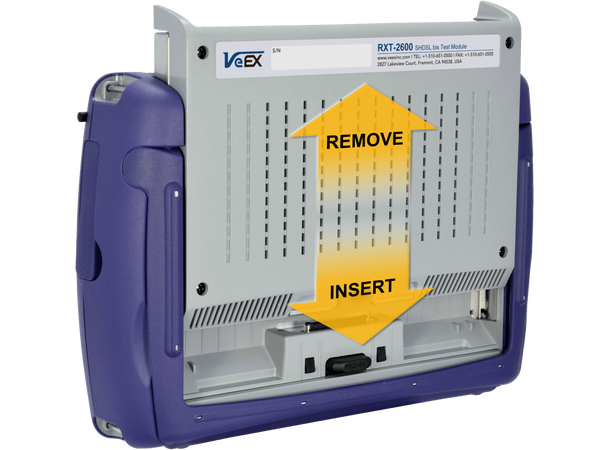

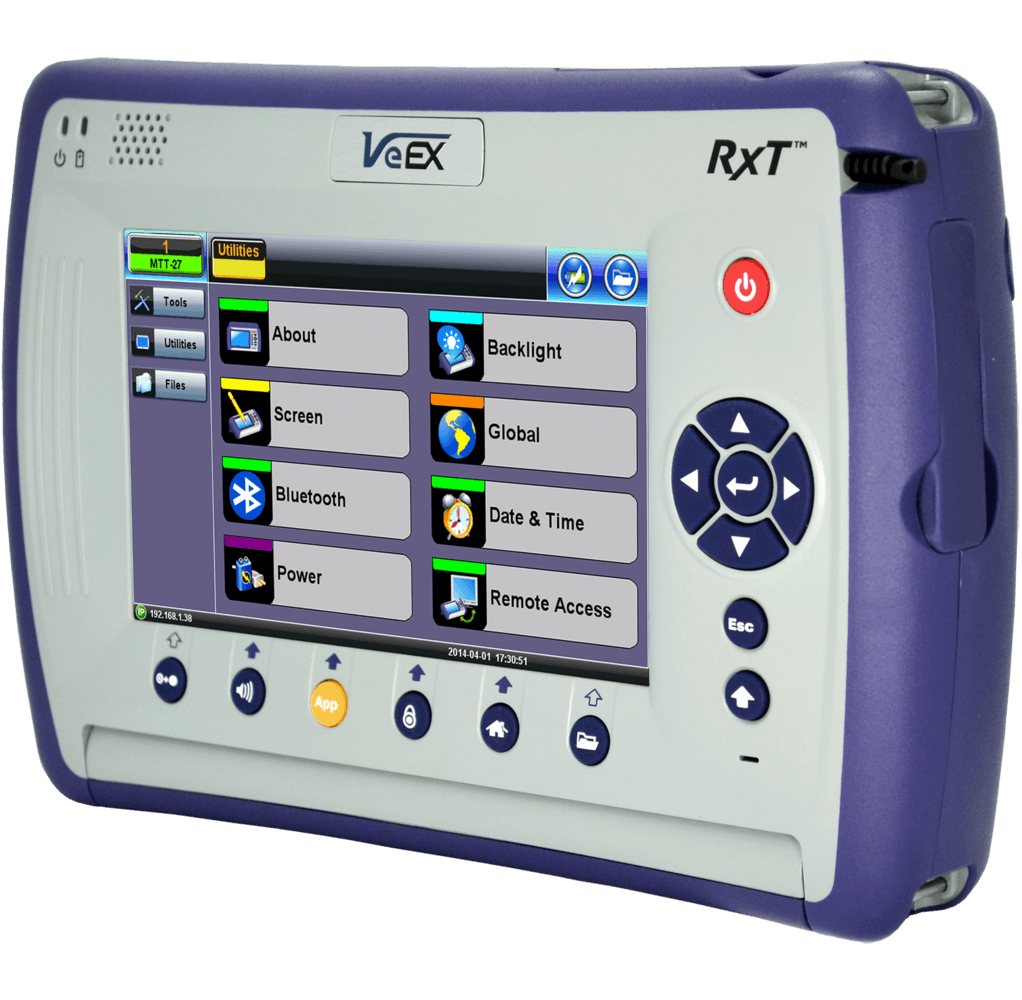

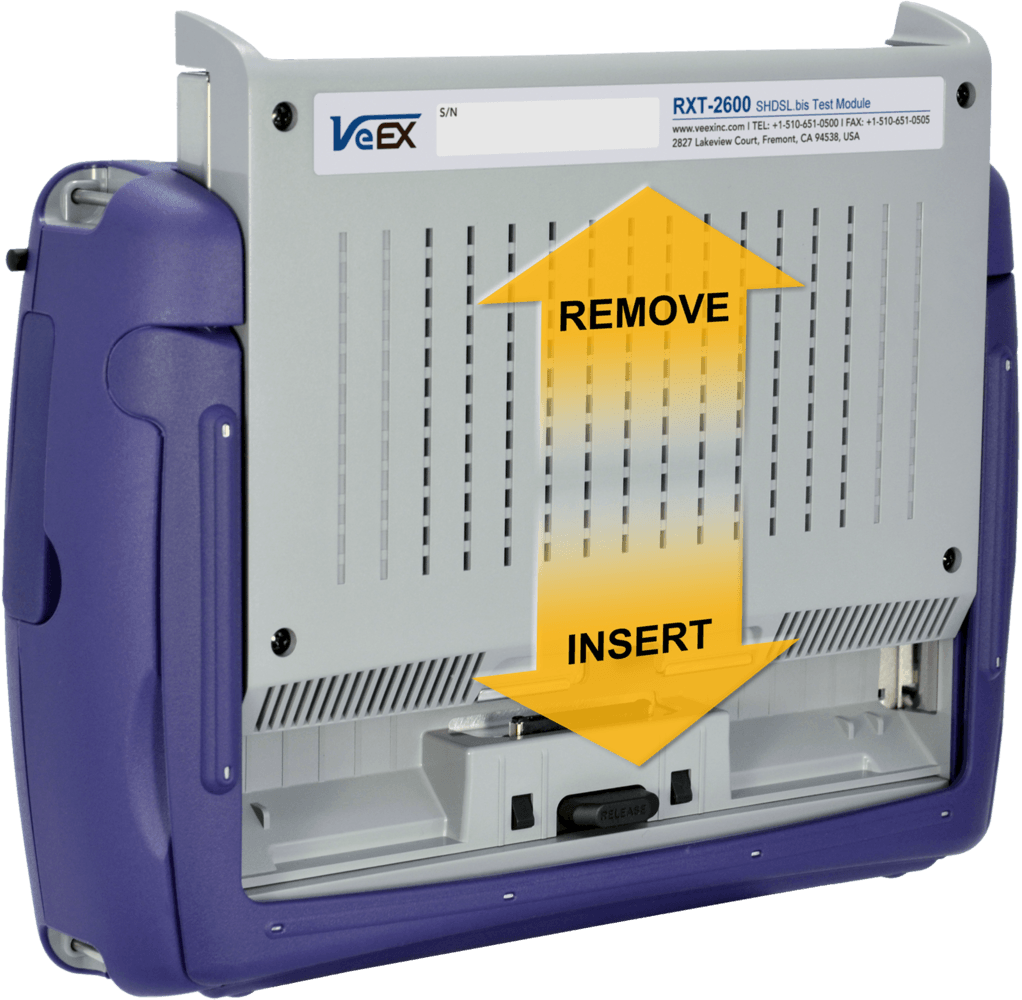

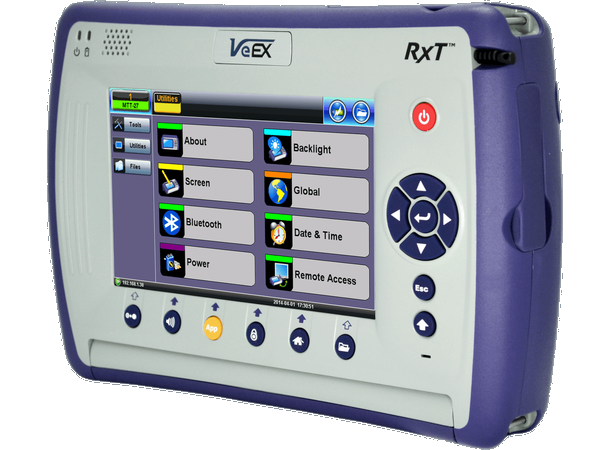

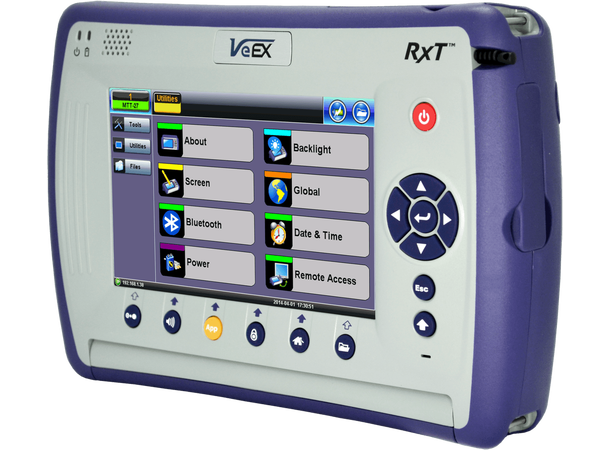

RXT-1200 modulær testplattform
RXT er industriens mest kompakte, fleksible og fremtidsrettet løsning for kjerne, metro, aksess og fiberoptiske aplikasjoner.
Den fremtidsrettede RXT-1200 ™ plattformen løser utfordringene til leverandører av kommunikasjonstjenester for å øke effektiviteten og produktiviteten. Denne fleksible testplattformen reduserer drifts- og kapitalutgifter knyttet til håndtering av flere teknologier som kreves for å adressere dagens Access-, Business-, Metro-, Transport- og Core-tjenester, samt følge med fremtidige teknologier og testkrav.
RXT-modulfamilien tilbyr et komplett utvalg av link- og servicetestfunksjoner, fra kjerne til aksess, fra lab til felt og fra 64k til 400G, med et komplett utvalg av kommunikasjonsteknologier, inkludert eCPRI, CPRI / OBSAI, OTN, SDH / SONET, PDH / DSn, Carrier Ethernet, SyncE, 1588v2 PTP, Fiber Channel, OTDR, OSA. Alt støttet av en robust, håndholdt testplattform.
Generelle spesifikasjoner
| Dimensjoner |
260 x 180 x 65 mm (B x H x D) |
| Vekt |
1.74 kg med batteri |
| Batteri |
Li-ion smart batteri, 7500mAh @ 11.1VDC (83Wh), utbyttbart i felt |
| Strømforsyning / AC adapter |
100-240VAC, 50-60Hz, 15VDC, 5.33A |
| Driftstemperatur |
0°C til 50°C, referer til den enkelte tilleggsmodul for ytterligere informasjon |
| Lagringstemperatur |
-20°C til 70°C |
| Luftfuktighet |
5% til 90% ikke kondenserende |
| Skjerm |
7" TFT berøringsskjerm, 800x480 |
| Grensesnitt |
2xUSB 2.0 |
|
1x 10/100Base-T Ethernet (RJ45) |
|
BlueTooth (Opsjon via USB) |
|
Mobiltilkobling (opsjon via USB) |
|
WiFi 802.11a/b/g/n og/eller ac (opsjon via USB) |
